【氧气管道阻火器】使用方法 图片尺寸
1.【氧气管道阻火器】介绍：

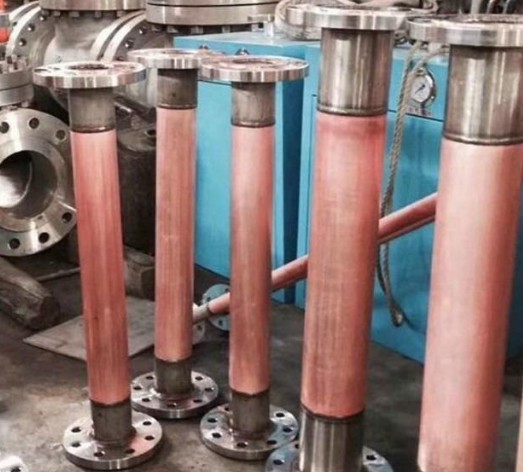

FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。
2.【氧气管道阻火器】用途
本产品广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。 本阻火器适用于管道DN15-500mm，工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接。
3.【氧气管道阻火器】性能及材质
公称通径（DN）
|
15－500
|
公称压力（MPa）
|
1.6
|
2.5
|
试验压力
（MPa）
|
强度
|
2.4
|
3.75
|
密封
|
1.76
|
2.75
|
适用介质
|
氧气
|
阻燃器材质
|
铜
|
接头材质
|
不锈钢
|
4.【氧气管道阻火器】尺寸
公称通径DN
|
FP-XT氧气管道阻火器
|
FPV-XT氧气管道阀门前、后阻火器
|
型号规格
|
D
|
L
|
型号规格
|
D
|
L
|
15
|
FP-1.5T
|
18
|
600
|
FP-1.5T
|
18
|
1600
|
20
|
FP-2.0T
|
25
|
600
|
FP-2.0T
|
25
|
1600
|
25
|
FP-2.5T
|
32
|
600
|
FP-2.5T
|
32
|
1600
|
32
|
FP-3.2T
|
38
|
600
|
FP-3.2T
|
38
|
1600
|
40
|
FP-4.0T
|
48
|
600
|
FP-4.0T
|
48
|
1600
|
50
|
FP-5.0T
|
57
|
700
|
FP-5.0T
|
57
|
1700
|
65
|
FP-6.5T
|
76
|
700
|
FP-6.5T
|
76
|
1700
|
80
|
FP-8.0T
|
89
|
700
|
FP-8.0T
|
89
|
1700
|
100
|
FP-10T
|
108
|
700
|
FP-10T
|
108
|
1700
|
125
|
FP-12.5T
|
133
|
700
|
FP-12.5T
|
133
|
1700
|
150
|
FP-15T
|
159
|
800
|
FP-15T
|
159
|
1800
|
200
|
FP-20T
|
219
|
800
|
FP-20T
|
219
|
1800
|
250
|
FP-25T
|
273
|
800
|
FP-25T
|
273
|
1800
|
300
|
FP-30T
|
325
|
800
|
FP-30T
|
325
|
1800
|
350
|
FP-35T
|
377
|
800
|
FP-35T
|
377
|
2050
|
400
|
FP-40T
|
426
|
800
|
FP-40T
|
426
|
2300
|
450
|
FP-45T
|
480
|
800
|
FP-45T
|
480
|
2550
|
500
|
FP-50T
|
530
|
800
|
FP-50T
|
530
|
2800
|
注：1、管道公称压力PN=4MPa
2、订货时请说明氧气管道的材质及规格，以便选用相适用的接管材料。
3、根据用户需要阻火器可采用法兰结构，法兰按JB/T82.2-94标准设计。
