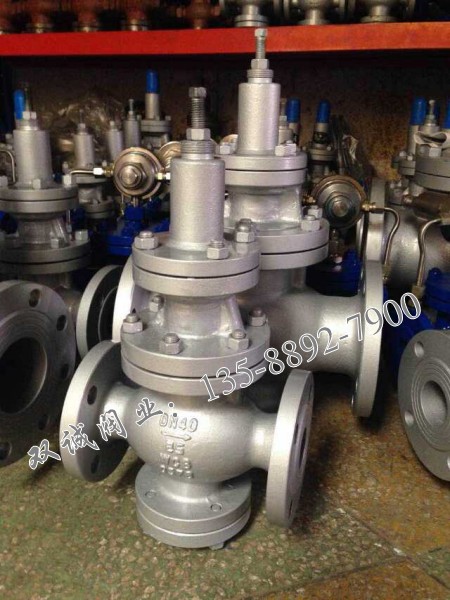

Y43H高压蒸汽减压阀
相关型号：Y43H-16/25/40/64/100/160
Y43H高压蒸汽减压阀概述：
本系列减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
Y43H高压蒸汽减压阀主要技术参数和性能指标：
|
公称压力（MPa）
|
1.6
|
2.5
|
|
壳体试验压力（MPa）
|
2.4
|
3.75
|
|
密封试验压力（MPa）
|
1.6
|
2.5
|
|
最高进口压力（MPa）
|
1.6
|
2.5
|
|
出口压力范围（MPa）
|
0.1-1.0
|
0.1-1.6
|
|
压力特性偏差（MPa）
|
GB12246-1989
|
|
流量特性偏差（MPa）
|
GB12246-1989
|
|
最小压差（MPa）
|
0.15
|
0.15
|
|
渗漏量
|
GB12245-1989
|
Y43H高压蒸汽减压阀流量系数（Cv）：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
|
零件名称
|
零件材料
|
|
阀体、阀盖、底盖
|
WCB
|
|
阀座、阀盘
|
2Cr13
|
|
缸套
|
2Cr13/25（镀硬铬）
|
|
活塞
|
2Cr13/铜合金
|
|
活塞环
|
合金铸铁
|
|
导阀座、导阀杆
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
|
公称压力
|
公称通径
DN（mm）
|
尺 寸 （mm）
|
|
L
|
D
|
D1
|
b
|
Z-фd
|
D3
|
H1
|
H2
|
|
1.6Mpa
|
25
|
180
|
115
|
85
|
14
|
4-18
|
115
|
101
|
315
|
|
32
|
200
|
135
|
100
|
16
|
4-18
|
130
|
107
|
320
|
|
40
|
220
|
145
|
100
|
16
|
4-18
|
145
|
113
|
325
|
|
50
|
250
|
160
|
125
|
16
|
4-18
|
155
|
120
|
335
|
|
65
|
280
|
180
|
145
|
18
|
4-18
|
170
|
140
|
365
|
|
80
|
310
|
195
|
160
|
20
|
8-18
|
200
|
150
|
385
|
|
100
|
350
|
215
|
180
|
20
|
818
|
200
|
150
|
385
|
|
125
|
400
|
245
|
210
|
22
|
8-18
|
235
|
185
|
425
|
|
150
|
450
|
280
|
240
|
24
|
8-23
|
265
|
210
|
445
|
|
2.5Mpa
|
25
|
180
|
115
|
85
|
16
|
4-14
|
115
|
101
|
315
|
|
32
|
200
|
135
|
100
|
18
|
4-18
|
130
|
107
|
320
|
|
40
|
220
|
145
|
110
|
18
|
4-18
|
145
|
113
|
325
|
|
50
|
250
|
160
|
125
|
20
|
4-18
|
155
|
120
|
335
|
|
65
|
260
|
180
|
145
|
22
|
8-18
|
170
|
140
|
365
|
|
80
|
310
|
195
|
160
|
22
|
8-18
|
200
|
150
|
385
|
|
100
|
350
|
230
|
190
|
24
|
8-23
|
200
|
150
|
385
|
|
125
|
400
|
270
|
220
|
28
|
8-25
|
235
|
185
|
425
|
|
150
|
450
|
300
|
250
|
30
|
8-25
|
265
|
210
|
445
|
|
