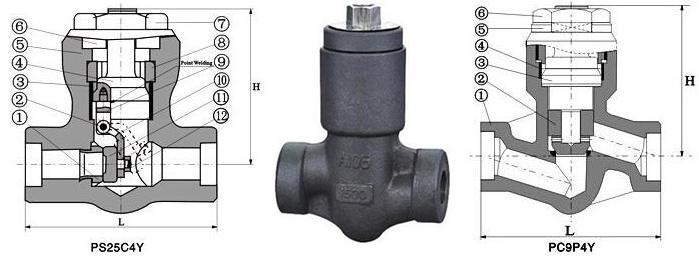

锻钢自密封升降式止回阀
材质明细表
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
2
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
3
|
密封螺母
|
A105
|
F22
|
A182 F304(L)
|
F316(L)
|
4
|
密封圈
|
08F
|
08F
|
A276 304L
|
A276 316L
|
5
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
6
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
-29~425 oC
|
-29~550 oC
|
-29~180 oC
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
主要连接尺寸(MM)和重量(KG) 900Lb~2500Lb
规格
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
L
|
900~1500Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
250Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
H
|
117
|
117
|
117
|
152
|
152
|
195
|
重量
|
900~1500Lb
|
7.5
|
7.0
|
6.8
|
18.5
|
18.1
|
20.3
|
2500Lb
|
9.0
|
7.6
|
8.4
|
19.5
|
20.1
|
21.8
|
双诚阀业温馨提示：订购阀门时，请提供下列数据，避免不必要的反复和延误，确保所购买的阀门确实是自己所需要的阀门。
1.阀门通径
2.压力界面材料：铸件和部件材料。
3.陶瓷双闸板阀/出料阀需要提供法兰连接尺寸,减压阀需要提供进出口压力以及介质和温度等
4.终端连接方式，如果连接方式为焊接方式，还要提供连接管道的管壁厚度；如果连接方式是法兰，则要提供法兰表面或抛光度。
5.任何与标准配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6.任何附件：防酸保护层，锁定装置，链条操作，气动三联件 等等。
7.人工或动力执行机构：请包括所要求的技术细节。
8.为了订购方便起见，请确定规格型号压力。
