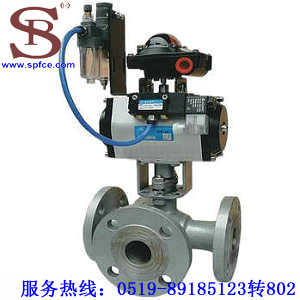

江苏不锈钢L型三通球阀Q44F概述
常州森品流体控制设备有限公司生产的Q44F球阀系列L型三通球阀适用于工作温度≤150℃的水、蒸汽或油类介质的管路上，用来转换流向及接通或截断路中介质。能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
L型三通球阀开启和关闭只要旋转手柄90’便可转换任何流体方向。利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏。
Q44F三通球阀结构图和介质流向图
江苏不锈钢L型三通球阀Q44F主要零件材料：
型号 零件名称
阀体 球体 阀杆 密封圈 填料
Q44F-16C 、Q44F-25C WCB碳素钢 2Crl3 2Cr13 聚四氟乙烯(F4)
增强聚四氟乙烯 聚四氟乙烯
Q44F-16P、Q44F-25P 304不锈钢 304不锈钢 1Crl8Ni9Ti
Q44F-16R、Q44F-25R 316不锈钢 316不锈钢 0Crl8Nil2M02Ti
不锈钢L型三通球阀Q44F不同材质的性能规范：
型 号 公称压力 试验压力Ps(MPa) 工作压力 工作温度 (℃) 适用介质
PN(MPa) 液体密封 壳体强度 密封气体
Q44F-16C/16P/16R 1．6 1．76 2．4 0．6 ≤150℃ C类适用：油、水、蒸汽等
Q44F-25C/25P/25R 2．5 2．75 3．75 0．6 ≤150℃ P类适用：弱腐蚀性介质
Q44F-40C/40P/40R 4．0 4．4 6．4 0．6 ≤150℃ R类适用：腐蚀性介质，硝酸类
江苏不锈钢L型三通球阀Q44F连接尺寸和外形 150Lb
公称通径 DN 尺寸(mm)
(in) (mm) L D D1 D2 b f Z-φd H LO
1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130
3/4 20 165 98 70 43 11 1.6 4-φ15 55 130
1 25 165 108 79.5 51 12 1.6 4-φ15 70 140
11/4 32 220 117 79 64 13 1.6 4-φ15 75 180
11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220
21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260
2 65 320 178 139.5 105 18 1.6 4-φ19 153 350
3 80 320 190 152.5 127 19 1.6 4-φ19 187 400
4 100 370 229 190.5 157 24 1.6 8-φ19 206 500
5 125 510 254 216 186 24 1.6 8-φ22 252 600
6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000
8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300
10 250 670 406 362 324 31 1.6 12-φ25 345 1600
12 300 720 483 432 381 32 1.6 12-φ25 420 2100
江苏不锈钢L型三通球阀Q44F连接尺寸和外形 PN1.6MPa
型号 公称通径
DN(mm) 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q44F-16C
(P)
(R) 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800
