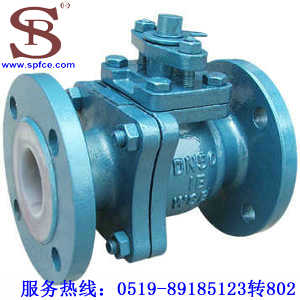

江苏法兰衬氟球阀Q41F46概述
常州博特阀门生产的衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂球阀系列为Q41型,为对开二片结构形式.
1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。
3、采用全塑料衬里工艺，耐介质的强腐蚀。
法兰衬氟球阀Q41F46驱动方式
手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀
法兰衬氟球阀Q41F46主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 WCB CF8 CF8M CF3 CF3M
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti
7 螺栓 35 Cr17Ni2 1Cr18Ni2
8 紧固螺母 45 0Cr18Ni9 0Cr18Ni9
9 操作手柄 WCB WCB WCB
法兰衬氟球阀Q41F46主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 140 105 75 55 2 16 4-φ14
25 1 150 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 180 145 110 85 3 18 4-φ18
50 2 200 160 125 100 3 20 4-φ18
65 5/2 220 180 145 120 3 20 4-φ18
80 3 250 195 160 135 3 22 4-φ18
100 4 280 215 180 155 3 22 8-φ18
125 5 320 245 210 185 3 24 8-φ18
150 6 360 280 240 210 3 24 8-φ23
200 8 457 335 295 265 3 26 8-φ23
250 10 533 390 350 320 3 28 12-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 130 105 75 55 2 16 4-φ14
25 1 140 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 165 145 110 85 3 18 4-φ18
50 2 203 160 125 100 3 20 4-φ18
65 5/2 222 180 145 120 3 20 4-φ18
80 3 241 195 160 135 3 22 8-φ18
100 4 305 215 180 155 3 24 8-φ18
125 5 356 245 210 185 3 26 8-φ18
150 6 394 280 240 210 3 28 8-φ23
200 8 457 335 295 265 3 30 12-φ23
