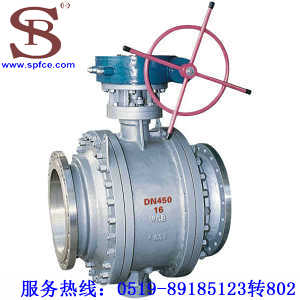

江苏锻钢高压法兰球阀Q347H概述:
常州森品流体控制设备有限公司 生产的Q347H高压锻钢球阀产品结构及用途三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。
江苏锻钢高压法兰球阀Q347H特点:
1、采用板簧预载的可动金属阀结构,密封力设计合理,启闭灵活,密封可靠。 2、根据用户的需要,可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。
锻钢高压法兰球阀Q347H执行标准
产品规范 设计规范 结构长度 连接法兰 试验 与检验
GB/T12237 GB/T12221 JB/T79-94；GB/T9113 GB/T13927
API608 ASME/ANS B16.10 ASME/SNS B16.5 API 598
江苏锻钢高压法兰球阀Q347H主要性能规范
公称压力 1.6 MPa 2.5 MPa 4.0 MPa 6.4 MPa 10.0 MPa 150 Lb 300 Lb 600 Lb
强度试验 2.4 MPa 3.75 MPa 6.0 MPa 9.5 MPa 15.0 MPa 3.1 MPa 7.5 MPa 15.0 MPa
水密封试验 1.76MPa 2.75 MPa 4.4 MPa 7.04 MPa 11.0 MPa 2.2 MPa 5.5? MPa 11.0 MPa
气密封试验 0.6MPa
名称 A105类 304类 316类 316L类
阀体 A105 F304 F316 F316L
球芯 1Cr18Ni9 F304 F316 F316L
阀杆 F304 F304L F316 F316L
阀座 A105 F304 F316 F316L
阀座支承圈 F304 F304L F316 F316L
O形圈 304+柔性石墨 304+柔性石墨 316+柔性石墨 316L+柔性石墨
江苏锻钢高压法兰球阀Q347H结构尺寸：
DN L D D1 D2 b Z-φd
150 394 285 240 210 24 8-φ23
200 457 340 295 265 26 12-φ23
250 533 405 355 320 30 12-φ25
300 610 460 410 375 30 12-φ25
350 686 520 470 435 34 16-φ25
400 762 580 525 485 36 16-φ30
450 864 640 585 545 40 20-φ30
500 914 715 650 608 44 20-φ34
600 1067 840 770 718 48 20-φ41
700 1245 910 840 788 50 24-φ41
800 1372 1025 950 898 52 24-φ41
