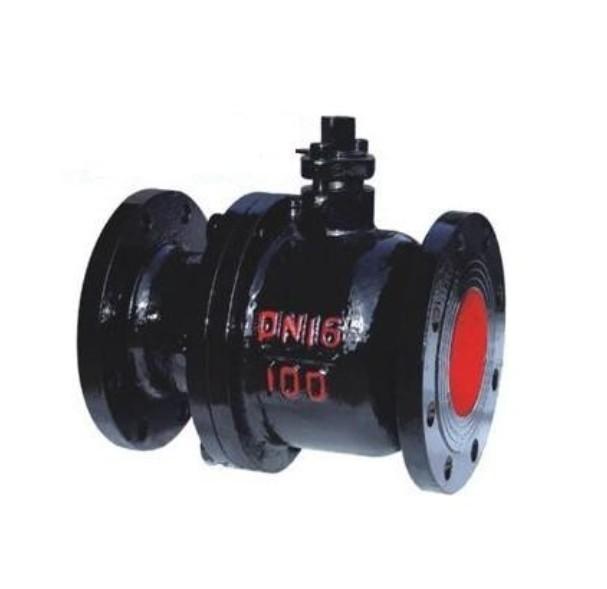

江苏铸铁法兰球阀Q41F-16概述：
常州森品流体控制设备有限公司Q41F铸铁法兰球阀PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、氧化性介质、尿素等多种介质。
江苏铸铁法兰球阀Q41F-16主要零部件材料：
阀体Body ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆Ball Stem 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀 座Seat 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片Shim 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座Stem Seat 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料Packing 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压Gland 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度Temperature -29℃～150℃(聚四氟乙烯 PTFE)-29℃～200℃(加玻纤增强聚四氟乙烯PTFE+GLASS)-29℃～300℃(对位聚笨 PPL)
介质 Medium 水 蒸汽 油品 硝酸类 Nitric Acid 强氧化介质 醋酸类 Acetic Acid 尿素类 Urea
铸铁法兰球阀Q41F-16主要连接尺寸：
公称通径 d d2 L D D1 D2 b f z-d1 H W
DN(mm) in
15 1/2” 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4” 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1” 17 24 109 115 85 65 16 2 4-14 70 110
32 11/4” 22 32 126 135 100 78 16 2 4-18 85 145
40 11/2” 26 38 136 145 110 85 16 3 4-18 90 145
50 2” 32.8 46 154 160 125 100 18 3 4-18 98 177
60 21/2” 46 60 170 180 145 120 20 3 8-18 110 190
