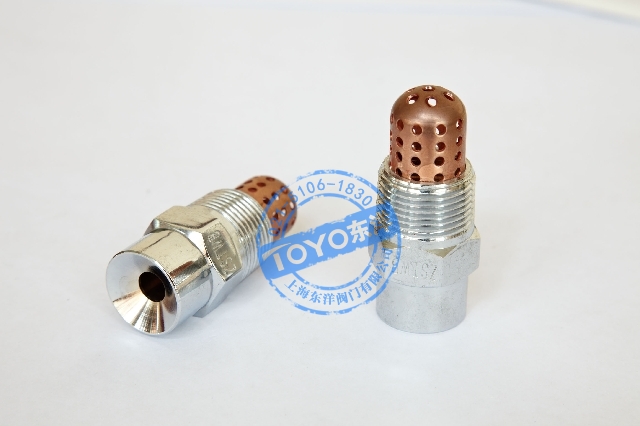

ZSTWB(带过滤网)高速水雾喷头概述：
水雾喷头是水喷雾灭火系统中的一个组成部件。该水雾喷头通常与供水管网、控制阀门、探测报警器等组成自动喷雾灭火系统，起到灭火、控火、封堵隔断、冷却、暴露防护及预防火灾的作用。
可以水平安装，也可以下垂、斜向方向安装。
本类喷头可以喷放3%、6%水成膜混合液，产生低倍数泡沫进行覆盖灭火。
执行标准：GB5135.1-2003《自动喷水灭火系统水雾喷头的性能要求和试验方法》
说明：
ZSTWB型高速水雾喷头是一种进水口与出水口在一条直线上的离心雾化喷头，可用来扑救电气设备、可燃液体火灾等。广泛用于主变压器、液化石油储罐，及安装在电力、化工、冶金行业、航天航空、海上石油平台、船舶及民用建筑等场所的灭火、控火和防护冷却。
该水雾喷头根据需要可以水平安装，也可以下垂、斜向方向安装。
特点：
1)额定工作压力：0.35MPa，工作压力范围：0.28-0.8MPa
2)雾化形式：压力水进入喷头后，被分解成沿内壁运动的旋转水流，经混合腔在离心力作用下，由特定的喷口喷出，形成雾化。
3)雾滴直径：Dv0.9＜900μm。
其它：
1)可根据防护区域的要求配置：万向接头、防尘罩、过滤网。
2)本产品采用黄铜棒材制造，外表面镀铬，特殊要求可提供不锈钢材质。
喷头规格型号及流量特性：
型号规格
|
流量L/min
|
雾化角
|
流量特性系数
|
连接螺纹
|
型号规格
|
流量L/min
|
雾化角
|
流量特性系数
|
连接螺纹
|
ZSTWB-30/60
|
30
|
60°
|
K=16
|
R1/2
|
ZSTWB-80/60
|
80
|
60°
|
K=43
|
R3/4
|
ZSTWB-30/90
|
30
|
90°
|
K=16
|
R1/2
|
ZSTWB-80/90
|
80
|
90°
|
K=43
|
R3/4
|
ZSTWB-30/120
|
30
|
120°
|
K=16
|
R1/2
|
ZSTWB-80/120
|
80
|
120°
|
K=43
|
R3/4
|
ZSTWB-40/60
|
40
|
60°
|
K=21.5
|
R1/2
|
ZSTWB-100/60
|
100
|
60°
|
K=53.5
|
R3/4
|
ZSTWB-40/90
|
40
|
90°
|
K=21.5
|
R1/2
|
ZSTWB-100/90
|
100
|
90°
|
K=53.5
|
R3/4
|
ZSTWB-40/120
|
40
|
120°
|
K=21.5
|
R1/2
|
ZSTWB-100/120
|
100
|
120°
|
K=53.5
|
R3/4
|
ZSTWB-50/60
|
50
|
60°
|
K=26.5
|
R3/4
|
ZSTWB-125/90
|
125
|
90°
|
K=67.5
|
R1
|
ZSTWB-50/90
|
50
|
90°
|
K=26.5
|
R3/4
|
ZSTWB-150/90
|
150
|
90°
|
K=80
|
R1
|
ZSTWB-50/120
|
50
|
120°
|
K=26.5
|
R3/4
|
ZSTWB-160/90
|
160
|
90°
|
K=86
|
R1
|
ZSTWB-63/60
|
63
|
60°
|
K=33.7
|
R3/4
|
ZSTWB-200/90
|
200
|
90°
|
K=107
|
R1
|
ZSTWB-63/90
|
63
|
90°
|
K=33.7
|
R3/4
|
ZSTWB-220/90
|
220
|
90°
|
K=117
|
R1
|
ZSTWB-63/120
|
63
|
120°
|
K=33.7
|
R3/4
|
ZSTWB-300/90
|
300
|
90°
|
K=160
|
R1
|
