对夹式气动蝶阀
|
|
价格说明：
200元/台 |
|
| |
|
| 最小起订：
1台 |
联系电话： 021-51061830 |
| 所在地区：
上海 浦东新区
|
发布时间：
2016年11月7日 |
| 供货能力：
1000台 |
有效时间：
2017年11月7日 |
| |
|
| |
|
 |
|
|

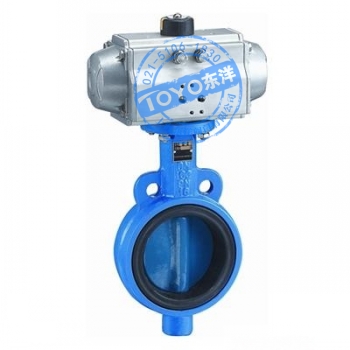

D671X对夹式气动蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
标准参数表
公称通径
|
50mm~1200mm
|
法兰标准
|
ISO7005-2 1988
|
最大工作压力
|
1.6MPa
|
壳体试验压力
|
1.5 倍工作压力
|
密封试验压力
|
1.1 倍工作压力
|
工作温度范围
|
NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC |
允许长期使用温度
|
NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
|
材料
|
( 见《可选材料表》部分 )
|
结构尺寸
|
ISO5752-88
|
驱动型式
|
手柄
|
50mm~300mm
|
蜗轮
|
50mm~1200mm
|
气动
|
50mm~1200mm
|
电动
|
50mm~1200mm
|
表面处理
|
环氧聚酯涂料 、 尼龙 11 、 烤漆
|
采标目录
项目名称
|
采用标准
|
可选标准
|
设计制造验收
|
GB/T12238-1989
|
ISO/DIN10631-91
|
阀门结构长度
|
GB/T12221-1989
|
ISO5752-88
|
阀门法兰连接
|
GB9113-1988
|
ISO7005. 2
|
阀门检验
|
GB/T13927-1992
|
ISO/DIN5208-87
|
阀门标志
|
GB12220-1989
|
ISO5209-87
|
驱动装置连接
|
GB12223-1989
|
ISO/DIN5211-89
|
阀门供货要求
|
GB/T12252
|
————
|
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
可选材料
主要零部件
|
材质
|
适用规格
|
主要零部件
|
材质
|
适用规格
|
阀体
|
球墨铸铁
灰铸铁
铸钢
不锈钢
|
50mm~1200mm
50mm~1200mm
50mm~300mm
50mm~300mm
|
阀杆
|
不锈钢 410
不锈钢 316
不锈钢 304
碳钢镀镍磷
|
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
|
阀板
|
不锈钢 CF8
不锈钢 CF8M
球墨铸铁镀镍磷
球墨铸铁覆尼龙
|
50mm~600mm
50mm~600mm
50mm~1200mm
50mm~1200mm
|
阀座
|
丁腈橡胶 NBR
乙丙橡胶 EPDM
氟橡胶 VITON
硅橡胶 SEP
耐热 EPDM
耐磨 EPDM
PTFE
|
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~600mm
|
密封副适用介质， 温度推荐
密封副材质
|
适用温度
|
介质类型及适用程度
|
突出特性
|
淡水
|
海
水
|
盐
类
|
强
碱
|
弱
碱
|
强
酸
|
弱
酸
|
天
然
气
|
醇
类
|
空
气
|
蒸
汽
|
油
类
|
食
品
|
阀座
|
丁腈
|
-12oC~82oC
|
A
|
A
|
A
|
B
|
A
|
D
|
B
|
A
|
C
|
A
|
D
|
A
|
B
|
耐油
|
三元乙丙
|
-35oC~135oC
|
A
|
A
|
A
|
A
|
A
|
C
|
A
|
B
|
B
|
A
|
A
|
C
|
A
|
耐老化
|
耐腐蚀三元乙丙
|
-35oC~160oC
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
B
|
B
|
A
|
A
|
C
|
A
|
耐腐蚀 、 耐老化
|
氟橡胶
|
-23oC~135oC
|
A
|
A
|
A
|
A
|
A
|
C
|
A
|
A
|
C
|
A
|
A
|
A
|
A
|
耐高温 、 耐腐蚀
|
聚四氟乙烯
|
-10oC~150oC
|
A
|
A
|
A
|
C
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
耐腐蚀 、 耐高温
|
蝶板
|
球铁电镀
|
-30oC~350oC
|
B
|
D
|
C
|
D
|
C
|
D
|
C
|
B
|
A
|
B
|
A
|
A
|
C
|
耐热
|
球铁尼龙覆层
|
-30oC~100oC
|
A
|
A
|
A
|
A
|
A
|
D
|
A
|
A
|
C
|
A
|
D
|
A
|
A
|
抗蚀 、 耐磨
|
铝青铜
|
-273oC~232oC
|
A
|
B
|
C
|
D
|
C
|
D
|
B
|
A
|
A
|
A
|
A
|
A
|
C
|
耐热 、 耐腐蚀
|
不锈钢
|
-268oC~316oC
|
A
|
B
|
C
|
C
|
B
|
C
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
耐高温 、 耐腐蚀
|
A 非常适用 B 适用 C 有限适用 D 不适用
连接尺寸
| 公称通径 |
结构长度
(标准值) |
外形尺寸
(参考值) |
连接尺寸
(标准值) |
| 0.6MPa |
1.0MPa |
1.6MPa |
| 毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
| 50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
| 65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
| 80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
| 100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
| 125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
| 150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
| 200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
| 250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
| 300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
| 350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
| 400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
| 450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
| 500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
| 600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
| 700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
| 800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
| 900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
| 1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
| 1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
|
|
|
|
