一、产品概述

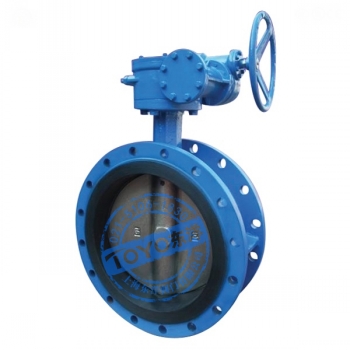

| 我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。 |
二、特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、主要结束参数
公称通经DN（mm)
|
50～2000
|
50～1600
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
泄漏率
|
符合GB/T13927-92标准
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
四、主要零部件材料
零件名称
|
材料
|
阀体
|
WCB、QT450-10、HT200、HT250
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
阀轴
|
2Cr13
|
密封圈
|
丁腈耐油橡胶
|
填料
|
柔性石墨
|
五、执行标准
制造标准
|
GB/T122387-89
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T13927-92
|
六、FBPX(D642X)-6/10/16气动软密封蝶阀主要外形连接尺寸单位：mm
DN
|
主要外形连接尺寸
|
法兰尺寸和螺栓孔尺寸
|
L
|
H
|
H1
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
50
|
108
|
82.5
|
338
|
180
|
65
|
140
|
110
|
88
|
4-14
|
185
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
65
|
112
|
92.5
|
358
|
180
|
65
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
80
|
114
|
100
|
413
|
245
|
72
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
100
|
127
|
110
|
428
|
240
|
72
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
125
|
140
|
125
|
444
|
240
|
72
|
240
|
20
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
150
|
140
|
142.5
|
553
|
350
|
93
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
200
|
152
|
170
|
678
|
350
|
93
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
250
|
165
|
192.5
|
742
|
550
|
350
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
300
|
178
|
222.5
|
803
|
600
|
350
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
350
|
190
|
252.5
|
866
|
600
|
350
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
400
|
216
|
282.5
|
940
|
600
|
350
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
450
|
222
|
307.5
|
995
|
750
|
380
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
500
|
229
|
335
|
1058
|
750
|
380
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
600
|
267
|
390
|
1163
|
750
|
380
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
700
|
292
|
447.5
|
1283
|
750
|
380
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
800
|
318
|
507.5
|
1398
|
750
|
380
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
900
|
330
|
557.5
|
1498
|
1250
|
380
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
1000
|
410
|
615
|
1608
|
1500
|
580
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
1200
|
470
|
727.5
|
1876
|
1500
|
580
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
