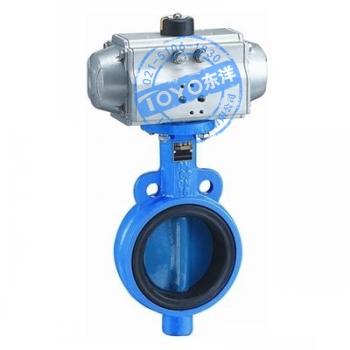

ZSCW气动蝶阀
|
|
价格说明：
200元/台 |
|
| |
|
| 最小起订：
1台 |
联系电话： 021-51061830 |
| 所在地区：
上海 浦东新区
|
发布时间：
2016年11月7日 |
| 供货能力：
1000台 |
有效时间：
2017年11月7日 |
| |
|
| |
|
产品说明：
ZSCW气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。
气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。
技术参数：
| 公称通径DN(mm) |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数Kv |
100 |
200 |
405 |
620 |
1150 |
2030 |
3150 |
4550 |
| 流量特性 |
近似等百分比 |
| 公称压力PN(MPa) |
0.1 0.25 0.6 1.0 |
| 工作温度（℃） |
一般：-40~450 高温：450~560 密封性：-20~150 |
| 信号范围（KPa） |
20~100 |
| 执行机构有效面积（cm2） |
280 |
400 |
| 气源压力（MPa） |
0.14 |
| 阀板转角（度） |
0~80 |
| 额定转角偏差（%） |
+2.5 |
| 基本误差值（%） |
±5 |
| 回差（%） |
4 |
| 死区（%） |
3 |
| 泄漏量等级 |
II、VI |
| 允许压差（MPa） |
0.22 |
0.086 |
0.045 |
0.054 |
0.031 |
0.013 |
0.017 |
0.0098 |
订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
****要求
其它特殊要求 |
|
|
|
|
