手柄铸铁蝶阀D71X-10Q-16Q
|
|
价格说明：
88元/台 |
|
| |
|
| 最小起订：
1台 |
联系电话： 0592-7119291 |
| 所在地区：
福建 厦门市
|
发布时间：
2024年6月18日 |
| 供货能力：
10000台 |
有效时间：
2025年6月18日 |
| |
|
| |
|
产品概述

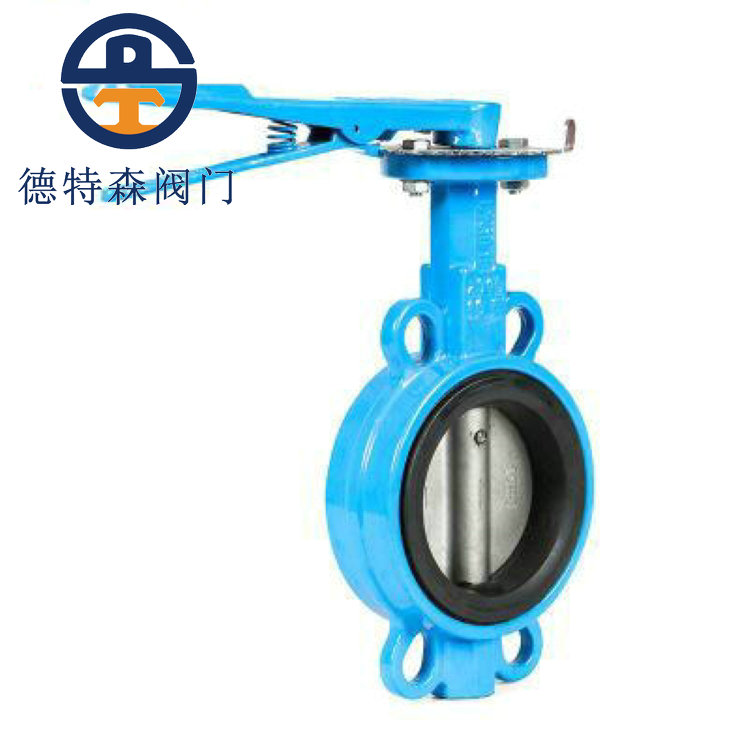

D71手柄对夹式软密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门全开状态。
主要特点
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。
主要结构示意图
主要连接尺寸表
|
PN16
|
公称通径
|
结构长度
（标准值）
|
外形尺寸（参考值）
|
连接尺寸（标准值）
|
毫米
|
英寸
|
L
|
H
|
Ho
|
A
|
B
|
D0
|
n-d
|
DN50
|
2
|
43
|
63
|
235
|
270
|
65
|
125
|
4-18
|
DN65
|
21/2
|
46
|
70
|
250
|
270
|
65
|
145
|
4-18
|
DN80
|
3
|
46
|
83
|
275
|
270
|
65
|
160
|
8-18
|
DN100
|
4
|
52
|
105
|
316
|
270
|
65
|
180
|
8-18
|
DN125
|
5
|
56
|
115
|
340
|
310
|
65
|
210
|
8-18
|
DN150
|
6
|
56
|
137
|
376
|
310
|
65
|
240
|
8-22
|
注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。
|
|
|
|
|
|
