产品概述

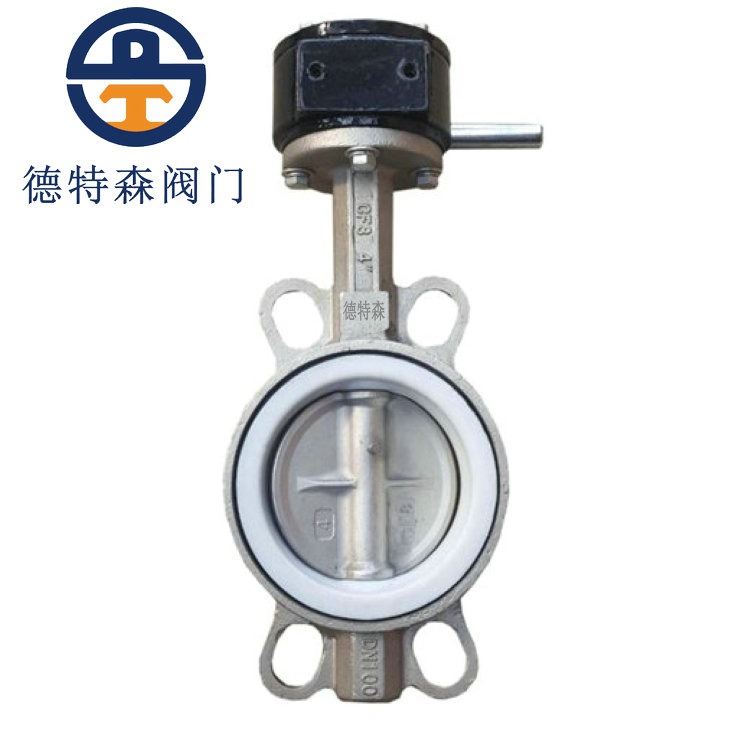

D371蜗轮对夹式衬胶蝶阀采用中线型设计，其阀门主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化材质。被广泛应用于给排水，污水，建筑，空调，石油，化工，食品，医 ，轻纺，造纸，水电，船舶，冶金，能源系统等流体管线上作为调节和截流装置使用。
产品概述
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
技术参数
公称通径
|
DN（mm）
|
DN50～DN1200
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
密封试验
|
0.66
|
1.1
|
1.76
|
气密封试验
|
0.6
|
0.6
|
0.6
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
零件材料
零件
|
材料
|
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
蝶板
|
铸钢、不锈钢及特殊材料
|
密封圈
|
各种橡胶、聚四氟
|
阀杆
|
2Cr13、不锈钢
|
填料
|
O型圈、柔性石墨
|
密封材料选用和适用温度
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
英语简称
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
型号代号
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
