概述

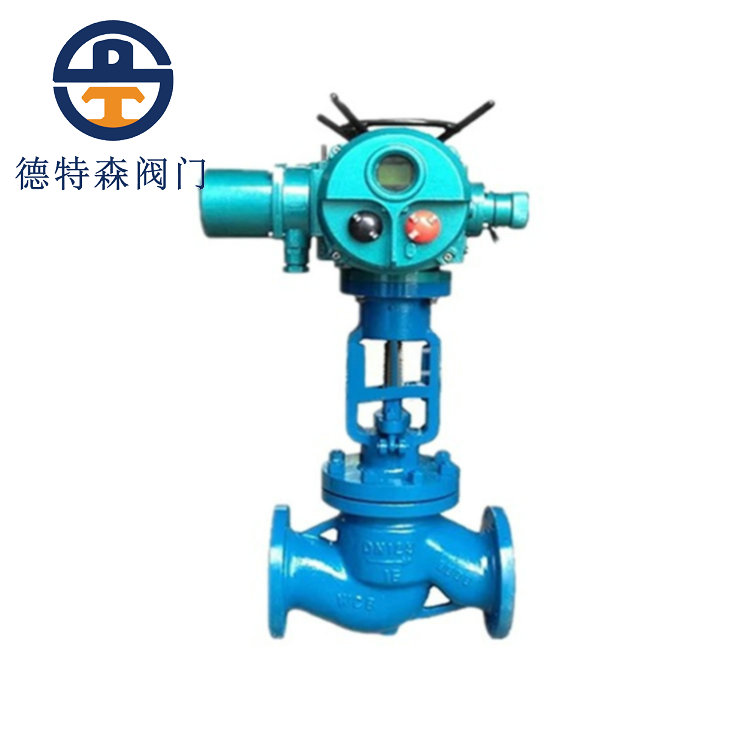

电动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。电动截止阀只适用于全开和全关,不允许作调节和节流。
主要特点及用途
1、结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
主要外形图及连接尺寸表和电动执行器型号规格主要尺寸
|
公称压力PN16(1.6MPa)
|
DN(mm)
|
L
|
D
|
D1
|
b
|
n-Φd
|
电装型号
|
L1
|
H
|
D0
|
DN50
|
230
|
160
|
125
|
16
|
4-Φ18
|
DZW10
|
590
|
645
|
365
|
DN65
|
290
|
180
|
145
|
18
|
4-Φ18
|
DZW10
|
590
|
690
|
365
|
DN80
|
310
|
195
|
160
|
20
|
8-Φ18
|
DZW20
|
590
|
715
|
365
|
DN100
|
350
|
215
|
180
|
20
|
8-Φ18
|
DZW20
|
590
|
770
|
365
|
DN125
|
400
|
245
|
210
|
22
|
8-Φ18
|
DZW30
|
590
|
780
|
365
|
DN150
|
480
|
280
|
240
|
24
|
8-Φ23
|
DZW45
|
590
|
875
|
365
|
DN200
|
600
|
335
|
295
|
26
|
12-Φ23
|
DZW60
|
810
|
967
|
470
|
DN250
|
650
|
405
|
335
|
30
|
12-Φ25
|
DZW90
|
810
|
1153
|
470
|
DN300
|
750
|
460
|
410
|
30
|
12-Φ25
|
DZW120
|
830
|
1292
|
550
|
