一、*产品概述

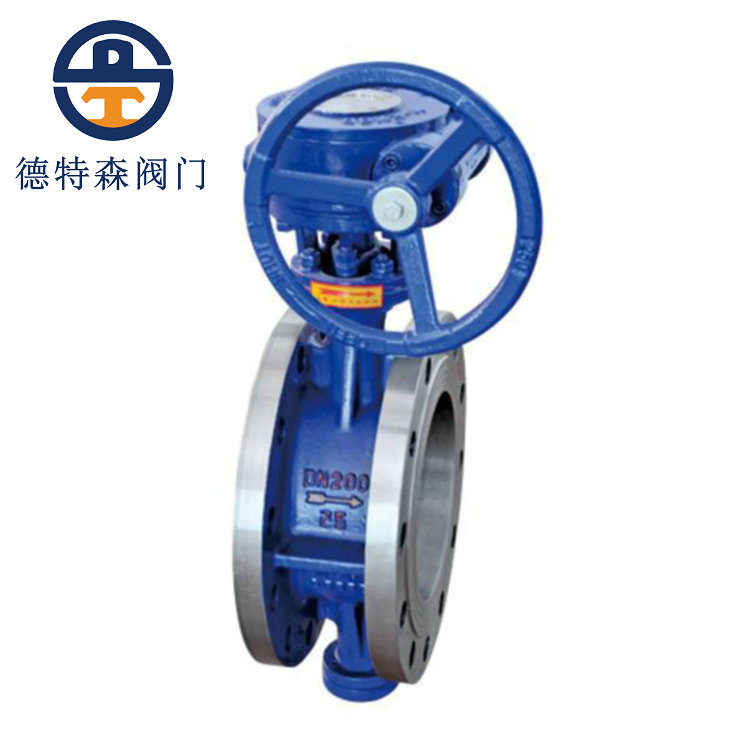

D343H蜗轮硬密封法兰蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能，密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，它与蝶板均具有优良的密封性能，蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长，大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
D343H蜗轮硬密封法兰蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装，本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠，耐高温、耐低温、耐腐蚀性，因此，被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
二、*主要零件部件材料表
序号
|
零件名称
|
材料名称
|
1
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
2
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
3
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
4
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
5
|
填料
|
柔性石墨
|
三、*主要技术参数表
公称通径DN(mm)
|
50～2000
|
50～500
|
公称压力PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
适用温度
|
碳钢:-29℃～425℃/不锈钢-40℃～600℃
|
适用介质
|
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
|
