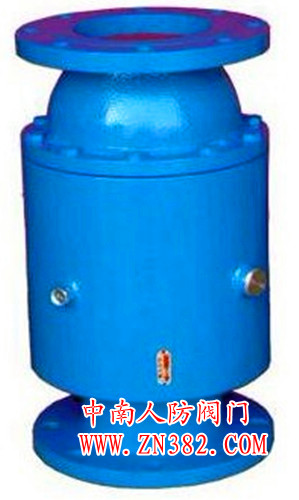

AGH-Q****波阀门
中南人防产品：****波阀门、****波地漏、不锈钢****地漏、****超压排气活门、自动排气活门、抗爆按钮、手动密闭阀门、手动电动密闭阀门、****清扫口、LWP油网除尘器、DJF-1电动脚踏两用风机、SR900电动脚踏两用风机、U型测压装置、圆形插板阀、换气堵头、通风方式控制箱、通风方式信号灯箱 电话：0755-61335523 手机：13422880055 QQ:898938009 公司网站：http://www.zn382.com
一、****波阀门产品简介
AgH-Q****波阀门安装在防护工程给水管道头部，以“挡波”和“消波”相结合方式，防止冲击波沿着管道进入工程内部，从而保证其人员和设施的安全。在正常压力范围内，阀板受弹簧的支承，与阀座保持一定的距离，从而使介质正常流通。当地面冲击波通过泵站，水池或者破坏了管道传入阀门时，阀板前端压力突然增大，使阀板前后压差超过弹簧张力，弹簧被压缩，阀板关闭，冲击波被挡在阀板以外。装在空气室赔偿损失消波袋起消波作用，减小阀板后端压力，利于阀板关闭。
二、****波阀门产品结构图
三、****波阀门规格尺寸表
|
DN
|
D
|
D1
|
Ø
|
Ø1
|
L
|
z-d
|
|
20
|
105
|
75
|
140
|
32
|
280
|
4-14
|
|
25
|
115
|
85
|
140
|
32
|
280
|
4-14
|
|
32
|
135
|
100
|
140
|
32
|
280
|
4-18
|
|
40
|
145
|
110
|
140
|
40
|
320
|
4-18
|
|
50
|
160
|
125
|
165
|
65
|
350
|
4-18
|
|
65
|
180
|
145
|
180
|
65
|
380
|
4-18
|
|
80
|
195
|
160
|
195
|
80
|
420
|
8-18
|
|
100
|
215
|
180
|
220
|
100
|
460
|
8-18
|
|
125
|
245
|
210
|
245
|
125
|
490
|
8-18
|
|
150
|
275
|
240
|
275
|
150
|
530
|
8-23
|
|
200
|
335
|
295
|
325
|
200
|
550
|
12-23
|
四、****波阀门主要技术参数
|
公称压力
|
1.6Mpa
|
|
阀体使用压力
|
2.4 Mpa
|
|
强度试验压力
|
3.6 Mpa
|
|
适用介质
|
无腐蚀性水,悬浮物含量不宜大于25毫克/升
|
|
使用温度
|
0-60℃
|
|
消波效率
|
90﹪
|
五、****波阀门安装注意事项
该****波阀门安装在人防地下室防护区内的给水引入管及压力排水管上。当外部管道穿越外墙或顶板时，阀门应在外墙的内侧或顶板下的管道设置。安装前检查主阀门是否灵活，连接部件是否有松动现象；安装时应固定牢靠，受力均匀，通径较大的产品底部应安装承托架。
