一、自动排气活门用途

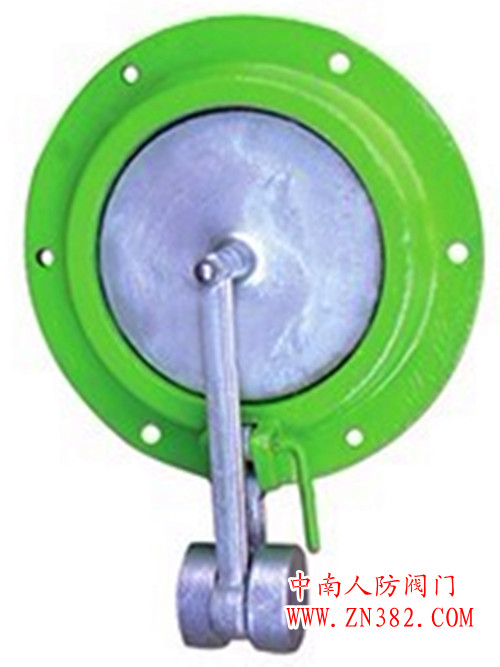

YF自动排气活门主要构件由阀门外套、杠杆、阀盘、重锤、偏心轮和绊闩等组成。阀门依靠气体压力作用在阀盘上，带动杠杆，使阀门达到自动开启目的，此时重锤起调节作用。当压力消失时阀盘靠杠杆平衡原理，回复到原来的位置，即达到自动开闭之目的。自动排气活门用于公称压力0.001Mpa,工作温度0℃-35℃，工作温度≤95％， 介质为空气的条件下，作为超压排气用。当室内超压消失时，阀门起自动关闭作用。
二、自动排气活门主要技术参数
|
型号
|
阀盘开启偏角
|
重锤启动压力Pa
|
重锤启动压力调节范围Pa
|
|
最重位置
|
最轻位置
|
|
|
YF 型
|
d=150mm)
|
20 º
|
8-10
|
3-5
|
3-10
|
|
d=200mm)
|
24 º
|
8-10
|
3-5
|
3-10
|
1、公称压力：0.001Mpa
2、工作压力：0.001Mpa
3、试验压力：
（1）密封试验：阀门依靠绊闩，使大阀盘处于关闭位置时，压差为100毫米水柱，其压力一分钟内不得下降。
（2）强度试验：阀门在关闭位置时，正面抗压0.5Mpa
4、重锤启动压力：见上表
5、作用和结构：
（1）阀门主要构件由阀门外套、杠杆、阀盘、重锤、偏心轮和绊闩等组成。
（2）阀门依靠气体压力作用在阀盘上，带动杠杆，使阀门达到自动开启目的，此时由重锤起调节作用。当压力消失时阀盘依靠杠杆平衡原理，回复到原来的位置，即达到自动开闭之目的。
（3）阀门依靠绊闩，使偏心轮与杠杆靠紧，使阀盘与外套紧闭。
（4）阀门重锤启动压力可以设置于最重和最轻位置来进行调节。
三、自动排气活门外型尺寸
|
型号
|
d
|
d0
|
d1
|
d2
|
|
YF-D150
|
323.5
|
260
|
192
|
228
|
|
YF-D200
|
391.5
|
310
|
242
|
278
|
四、自动排气活门安装要求
1、预埋管子与法兰焊接应保证密封，不得渗漏。
2、预埋前，应去除锈疤，刷红丹防锈漆两道，管子与密封肋采用满焊。
3、预埋时，必须保证法兰平面与地面垂直，同时应保证自动排气活门的重锤位于最低位处。4、自动排气活门安装时，应清除密封面的杂物，并衬以5毫米厚的橡胶垫圈，螺栓应均匀锁紧，防止渗漏。
5、预埋管子长度，应根据墙厚度而定，管径与活门的通风口径d1一致。
