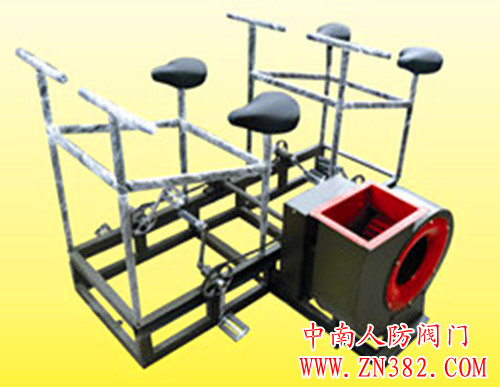

DJF-1电动脚踏两用风机
中南人防产品：****波阀门、****波地漏、不锈钢****地漏、****超压排气活门、自动排气活门、抗爆按钮、手动密闭阀门、手动电动密闭阀门、****清扫口、LWP油网除尘器、DJF-1电动脚踏两用风机、SR900电动脚踏两用风机、U型测压装置、圆形插板阀、换气堵头、通风方式控制箱、通风方式信号灯箱 电话：0755-61335523 手机：13422880055 QQ:898938009 公司网站：http://www.zn382.com
一、电动脚踏两用风机产品简介
DJF-1电动脚踏两用风机是人防工事，防空地下室在战时电源被毁，敌方使用原子、化学或细菌武器的情况下，采用滤毒式通风设备。其技术指标的重点，是保证战时人力驱动情况下，满足400人单元的滤毒式通风要求，同时，考虑到平、战结合，可利用人力驱动电源为人防工事、地下旅馆、餐厅和商场等进行通风换气。
二、电动脚踏两用风机主要技术
1、战时（脚踏驱动）在四个人驱动，脚踏转速为n=40转/分时。风量：Q≮1200立方公尺/小时风压：（全压）：P≮120毫米水柱四个一般体力的人，能连续运转20分钟以上。
2、平时（电动）
用Y90S-4电动机传动（电机功率N=1。1千瓦，转速n=1400转/分，电源为三相380伏）
风量：Q=2600~3060立方米/小时墙风压（全压）P=90~60毫米水柱
|
转速r/min
|
序号
|
全压Pa
|
流量M³/H
|
电动机Y型
|
功率kw
|
|
3000
|
1
|
410
|
3273
|
Y90S-4
|
1.1
|
|
2
|
548
|
3154
|
|
3
|
629
|
2988
|
|
4
|
843
|
2701
|
|
5
|
964
|
2421
|
|
6
|
1204
|
2033
|
|
7
|
1370
|
1548
|
|
8
|
1430
|
1278
|
|
2750
|
1
|
353
|
2983
|
脚踏
|
|
2
|
452
|
2828
|
|
3
|
621
|
2720
|
|
4
|
702
|
2470
|
|
5
|
840
|
2203
|
|
6
|
1000
|
1870
|
|
7
|
1138
|
1397
|
|
8
|
1208
|
1225
|
三、电动脚踏两用风机产品尺寸
三、DJF-1电动脚踏两用风机安装
1.安装前应仔细检查通风机各连接部分，叶片与机壳是否有碰擦现象。按图校正风口与叶轮之间间隙尺寸，而保持为水平位置。
2.如机架为散装件装箱，则应先将散装件按DJF-1型风机外形尺寸图整装成机架后，按图示地脚螺栓尺寸，共(11处)分别将机架及增速箱固定到位，尽量使两轴线同心并在其连接处“铰链联轴器”上装园推销。然后按使用说明书维护保养一节进行电动、脚踏变换工况(工况变换手把设在增速箱一侧)试运转。
四、DJF-1电动脚踏两用风机维护保养
脚踏电动两用风机的经常工作方式是电动。只有在战时才使用脚踏。但一旦使用，都是危急情况，要确保能可靠运转，所以，平时要加强维护保养，特别是各运动部分。
1.检查齿轮箱有无漏油和渗油，必要时更换密封垫圈。
2.对链条、牙盘和飞轮均要定期加润滑油，不使锈蚀。
3.检查支架部分结构，有否锈蚀损坏或失落紧固件。
4.齿轮箱维护：打开齿轮箱检查润滑油，若已变质，则倒尽后加新的120号机油，若油量不足，则加添到油平面与轴的下表面齐平。然后由一人慢速运转，检查有否相擦或撞击声。若无故障，则四个人同时运转5分钟，若有故障，应及时进行修理或更换零件。
5.风机长期不使用，将皮带卸下，或将电机底板调松，使皮带松驰。
