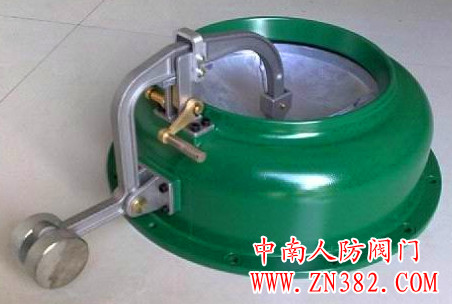

PS/FCS/FCH****超压排气活门
中南人防产品：****波阀门、****波地漏、不锈钢****地漏、****超压排气活门、自动排气活门、抗爆按钮、手动密闭阀门、手动电动密闭阀门、****清扫口、LWP油网除尘器、DJF-1电动脚踏两用风机、SR900电动脚踏两用风机、U型测压装置、圆形插板阀、换气堵头、通风方式控制箱、通风方式信号灯箱 电话：0755-61335523 手机：13422880055 QQ:898938009 公司网站：http://www.zn382.com
一、****超压排气活门用途
FCS/FCH****超压排气活门主要用于防护工程的排风口部。采用本装置，可直接代替由原普通****波活门和自动排气消波活气和自动排气阀门组成的排气消夜系统，也可单独作超压排气阀门使用，是现代防护工程中不可缺少的防护设备。
二、****超压排气活门同时具有两种功能：
1、借其内外空气压力差自动启闭活门以保证工程内部的通风良好。
2、在爆炸冲击波到来时，活门瞬间自动关闭，起到****波作用。（本装置是由中国人民解放军89003部队研究设计）
三、****超压排气活门型号注解
四、****超压排气活门主要技术参数
|
型 号
|
消波率
|
排风量
(m3/h)
|
抗冲击波正压
(Mpa)
|
启动压力
(Pa)
|
局部阻力系数
|
附注
|
|
FCS/FCH250
|
≤90％
|
800
|
0.3
|
30-50可连续调节
|
＜4.87
|
适用于5级或5级以下人防工程
|
|
FCS/FCH300
|
1000
|
0.3
|
注：经测试排风量FCH/FCS250为1250m3/h，FCH/FCS300为2300m3/h；抗冲击波正压力FCH/FCS250为0.337Mpa，FCH/FCS300为0.35Mpa
1、工作状态抗冲击波：正压力0.3-0.6Mpa，负压力0.03Mpa
2、消波率：大于90％
3、局部阻力系数：小于3
4、漏气量：正面超压100Pa时，漏气量不天于0.5升/分
5、开启压力：2.7Pa微动，49.5Pa全开
6、耐腐蚀
五、****超压排气活门外形及安装尺寸
|
型 号
|
D
|
D1
|
D2
|
A
|
H
|
L1
|
L2
|
S
|
重量
|
|
FCS/FCH250
|
250
|
460
|
290
|
465
|
590
|
由土建
设计确定
|
150
|
6
|
14
|
|
FCS/FCH300
|
300
|
520
|
370
|
488
|
660
|
150
|
8
|
18
|
注：本系列超压排气活门不带连接管，若用户需要可另行订购
六、****超压排气活门施工安装要点
1、土建施工时应按图中尺寸将穿墙管位置固定正确，穿墙管要求水平、上下两个螺丝孔心连线与地面垂直，并与周围钢筋焊牢。
2、安装后应使杠杆成铅垂状态，当阀盖打开到最大位置时，其外侧应均匀靠在限位圈上。
3、安装后阀盖应开关灵活，重锤应根据工程设计超压值放在在杠杆圆长孔的相应凹槽上。
