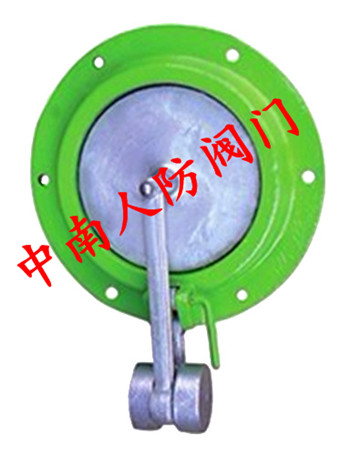

YF自动排气活门
人防产品：****波阀门、****波地漏、不锈钢****地漏、全不锈钢****地漏、****超压排气活门、自动排气活门、抗爆按钮、手动密闭阀门、手动电动密闭阀门、****清扫口、LWP油网除尘器、电动脚踏两用风机、U型测压装置、圆形插板阀、换气堵头、通风方式控制箱、通风方式信号灯箱等。
一、自动排气活门用途
YF自动排气活门主要构件由阀门外套、杠杆、阀盘、重锤、偏心轮和绊闩等组成。阀门依靠气体压力作用在阀盘上，带动杠杆，使阀门达到自动开启目的，此时重锤起调节作用。当压力消失时阀盘靠杠杆平衡原理，回复到原来的位置，即达到自动开闭之目的。自动排气活门用于公称压力0.001Mpa,工作温度0℃-35℃，工作温度≤95%， 介质为空气的条件下，作为超压排气用。当室内超压消失时，阀门起自动关闭作用。
二、自动排气活门主要技术参数
型号
|
阀盘开启偏角
|
重锤启动压力Pa
|
重锤启动压力调节范围Pa
|
最重位置
|
最轻位置
|
|
YF 型
|
d=150mm)
|
20 o
|
8-10
|
3-5
|
3-10
|
d=200mm)
|
24 o
|
8-10
|
3-5
|
3-10
|
1、公称压力：0.001Mpa
2、工作压力：0.001Mpa
3、试验压力：
（1）密封试验：阀门依靠绊闩，使大阀盘处于关闭位置时，压差为100毫米水柱，其压力一分钟内不得下降。
（2）强度试验：阀门在关闭位置时，正面抗压0.5Mpa
4、重锤启动压力：见上表
5、作用和结构：
（1）阀门主要构件由阀门外套、杠杆、阀盘、重锤、偏心轮和绊闩等组成。
（2）阀门依靠气体压力作用在阀盘上，带动杠杆，使阀门达到自动开启目的，此时由重锤起调节作用。当压力消失时阀盘依靠杠杆平衡原理，回复到原来的位置，即达到自动开闭之目的。
（3）阀门依靠绊闩，使偏心轮与杠杆靠紧，使阀盘与外套紧闭。
（4）阀门重锤启动压力可以设置于最重和最轻位置来进行调节。
