产品介绍

精密制造的、经久耐用的 、设计先进的HS4A电磁阀适用于制冷剂流通开关控制。超强的产品性能在开关时可以克服油污和杂质的粘结，即使在无油的系统中也能良好运行。线圈通电后，电磁阀进口的制冷剂进入活塞上方迫使活塞下移打开阀芯；线圈断电后，阀门进口制冷剂不再进入活塞上方，关紧弹簧使活塞上移关闭阀芯，则阀门关闭，切断制冷剂流动。

产品应用

HS4A阀门设计先进、经久耐用、有法兰连接或焊接，除了适用于R717还适用于R22、R134a、CO2和其它汉森认可的制冷剂及冷冻油。通常应用于制冷剂流通开关，如低压循环桶供液、蒸发器供液、热气融霜、吸气管路等。（注：对于重力供液或平衡管推荐用汉森无压差开启的HCK2或HS9B阀门。）

阀体：

¾"-4"(20–100mm): 球墨铸铁或碳钢

5" & 6" (125&150mm): 碳钢, ASTM A352 LCB

阀盖: 球 墨铸铁 ASTM A536

活塞: 碳钢、圆盘式、弹簧和特氟龙圈

V型阀芯：

¾"-1¼" (20-32mm): 碳钢、特氟龙密封

1½"-6" (40-150mm): 球墨铸铁、特氟龙密封

主阀座：

¾"-1¼" (20-32mm): 整体球铁或碳钢

1½"-6" (40-150mm): 球墨铸铁、特氟龙密封

垫片: 不含铅非石棉垫片

手动调节杆: 碳钢

衔铁套: 不锈钢

衔铁: 不锈钢

导阀导孔: 不锈钢

法兰: 锻钢，ASTM A105

zui大开启压差 (MOPD): 300 psi (20 bar), 500 psi (34 bar)for CO2

安全工作压力: 400 psig (27 bar), 600 psig (40 bar) forCO2

操作温度: – 6 0 ° F t o +24 0 ° F (–50°C to +115°C);（适用于低温低压力）

该阀将现代化设计、新时代材料、先进的加工技术和 严格的质量控制结合为一体形成了高品质及 可靠的产品。它的球墨铸铁阀体坚固而且比普通铸铁表面结实耐用，因此被称为半钢(B级铁)阀。它们能比整体带裙活塞的阀门更有效地防尘抗污。调节阀都使用强化聚四氟乙烯防尘活塞密封，即使在干燥、无油状态下仍能可靠运行。丝扣连接导阀更换方便且可适用于所有尺寸的阀门。阀门结合了聚四氟乙烯密封和不锈钢弹簧关紧。手动开启杆位于阀体的顶部，避免了灰尘和铁屑，避免了螺纹卡死。非石棉垫圈是标准件。该阀门除 1-¼"(32mm)以外，尺寸和法兰与派克Parker R/S A4A型完全相同。可以向汉森特别说明用 1-¼"4孔法兰来替换 R/S 1¼"A4A型阀门。

储存过程中调节阀应注意防护，以防灰尘与潮湿。阀体上的箭头标志标明了制冷工质的正常流向。这种阀门不能防止倒流，必要时附加止回阀。调节阀通常安装在水平管路上，顶部带导阀和手动调节阀与地面垂直。切勿旋转阀体顶盖的位置，否则阀门将无法运行。制冷系统应当避免接触灰尘、焊渣和铁锈颗粒。调节阀 可以组合安装一只过滤器，过滤器使用较大的、隐藏的标准线圈内置滤网。仪表和仪表阀应安装在入口和出口处以便进行调试和系统诊断。由于组合着许多调节阀导阀，在庞大的安装工作中，调节阀标示牌应当与管道系统图仔细核对，从而保证每个位置都能发挥相应的作用。当使用导阀控制的模块时，配线前要检查电压标示牌 。管路尺寸、锚定过程、阀门等级、系统设计等其它预防措施都要考 虑，以保证阀门开启或关闭状态不会发生液锤现象。5”和6”的阀是整体焊接 HA4W型。这种钢壳调节阀焊接在管路之中可以直接焊接，焊接过程中，手动调节杆应当适当向下旋转；以避免聚四氟乙烯底座焊接时过热。必须熟练地对焊缝进行退火操作。推荐给阀体和焊缝刷漆来防止腐蚀。管道使用时要进行包扎防止受潮。阀门维修前，所有的管道连接、阀门底座、密封盖和封条都要在规定的压力状态下进行泄漏测试。

电气说明

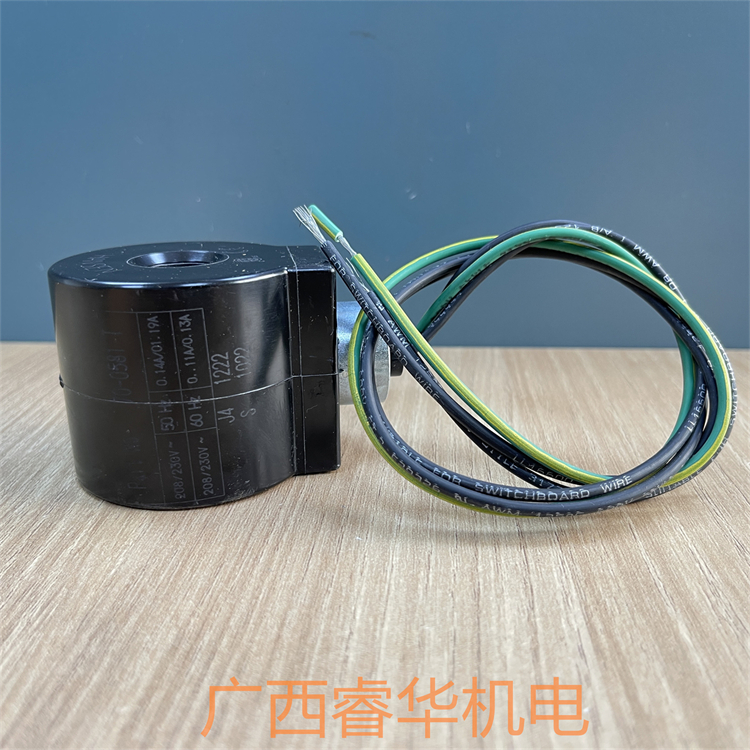

线圈的功率是16W，在额定功率85%~110%之间可以正常工作（24V的线圈功率是19W）。标准线圈是带18"导线且有1/2"NPSM接头，可以接地保护，可以选项DIN插拔接头。所有的线圈都是完全防水的，满足NEMA 3R（防雨）和NEMA 4（防水，IP 65）要求。线圈只有装在导阀上才可以通电，否则立即烧坏，为了避免弄弯导阀，装设接线前可先取下线圈，可以选 择就地指示灯。
