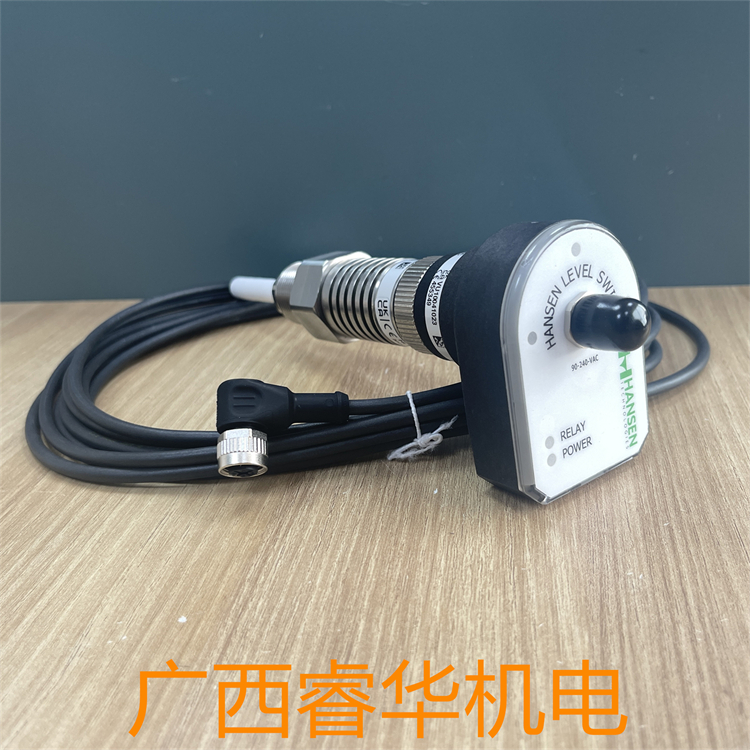

HANSEN汉森牌HLLS-NH3-NC氨用电子空液位开关的产品简介
产品功能
HLLS-NH3-NC液位开关是用来检测制冷剂气体中的液体，机械部分根据各种制冷剂作不同的设计，液位开关根据电容测量原理利用液体和气体不同的介电常数做出反应；液位开关在电气元件中有不同的校验和参数设定，标准型号的液位开关有 24V 和90-240V，且必须和对应的机械部分匹配。
如果液位开关安装在超出推荐温度范围会发生什么？
液位开关可以在推荐温度范围外使用，但不是最佳状态。对于安装在低温条件下的液位开关，冷凝水可能会发生且水可能会流至机械部分和电气部分的连接处，这种情况会导致测量失效。低温条件设计的液位开关有专门的防水设计，请联系 Hansen 销售人员。
标签
液位开关出厂前已张贴带有 NO/NC 字样的标签，中国地区标准产品是 NC（常闭型），液位开关设置与类型代码一起印在液位开关上的银色标签上。在同一个标签上，你可以找到一个合并的版本号和生产日期，第二行代码是唯一的生产号。
美国HANSEN汉森牌HLLS-NH3-NC氨用电子空液位开关的安装方法
电气连接
液位开关有两种版本，一种是 24V AC/DC（请联系 Hansen 销售人员），一种是 90-240V AC（标准型号）。液位开关提供为 NO(常开，需要联系 Hansen 销售人员)或 NC(常闭，标准产品)，这是指液位开关在干接点下的触点。24V 版本液位开关可以在 NO 和 NC 之间更改-这将在后面的部分中描述。液位开关通过连接 pin1 和 pin2 接通电源。触点是预留干接点继电器，它连接到 pin3 和引脚 pin4。
机械部分安装
该液位开关安装在容器或压缩机上，使用聚四氟乙烯胶带或液体密封胶，密封那些带有 NPT 螺纹的液位开关，中国市场销售的标准产品均为 3/4”NPT 螺纹，需要其他形式的螺纹或连接方式请联系 Hansen 销售人员。安装在氨、水和醇类上的液位开关具有一个聚四氟乙烯保护的机械元件，作为液位开关的一部分，在安装时应当保留。
所有的液位开关都可以水平安装，但低温条件下高粘度的液体除外。确保制冷剂液体能从液位开关中流出，可以通过液位开关坡向下方 0-5°安装来实现。应该避免较长接头的设计，因为气体会积聚在长接头内导致测量误差。
液位开关坡向上方会导致制冷剂液体积聚造成测量误差，通常会产生误报警。
固定电气部分
电气部分是通过一个螺纹接头或两组螺丝在一个 v 形轨道固定。螺纹接头主要用于在低温条件下工作的液位开关。固定螺丝以 5nm 的扭矩紧固，螺纹连接用手或用钳子紧固，以确保良好的电气连接。对于发生低温冷凝水的冷安装，应使用螺纹连接（电气部分和机械部分连接处）的液位开关，以避免机械和电气单元之间的电气接触不良。
电气规格数据
电源供电: AC/DC 24V ± 10 % or 90-240V AC
电气连接: M12 IEC 61076-2-101
5 pin A type for 24 V
4 pin B type for 90-240 V
继电输出:
24 V current max 1A
90-240 V max 40 W
