HANSEN汉昇75-1347/1348电动阀执行器的操作方法及运行
操作与运行
MCV系列电动阀由装设在阀体上方的电动头驱动，防护等级为IP67，只要收到相应的输入信号，电动头就会产生磁 力， 阀门
的转子就会转动，
通过丝杆直接来驱动阀门的阀芯关
闭、开启或者调节。
电动头的供电电压可以是24VAC或24VDC，2线制，但接头需要
是5针型。每次通电之后电动阀会进行1次自动校准（由阀门断
电前的状态至关闭状态）
。电动头上另外有1只8针的接口，
其
中有2线是信号输入、2线是阀门的状态反馈，阀门 的输入信号
类型和反馈信号类型均可在电动头菜单内设定
。
阀门设定在调节模式时，是依靠输入电流信号或电压信号维持阀芯相应的位置。切断输入信号或者信号不稳定都会使阀门显示错误代码，当输入信号不变时阀门会保持相应的开度，输入信号变化时阀门才会改变开度。如果突然断电，且阀门没有配UPS备用电源时，阀门会保持断电前的状态。
阀门设定在慢开慢关模式时，需要干接点信号使阀门全开或全
关。干接点闭合时，阀门关闭；干接点断开时，阀门打开。
信
号丢失时阀门会关闭，如果突然断电且阀门没有配UPS备用电
源时，阀门会保持断电前的状态。
电
气
说明
MCV电动阀需要一组24V直流或交流电源，建议采用单 独
的24V电源供电，从而保证信号的完整性。电源输入电压或电
流需要
经过精确计算，每只电动阀需要24VA容量的变压器或供
电0.8A的电流。
输入信号可以是如下形式：4~20mA,0~20mA，0~10VDC,1~6VDC和干接点。反馈信号可以是如下形式：4~20mA或0~20mA。
电气检修
按照流程检查、校验备用电源，检查控制器完整性、接线以及接
线工艺是否满足现场条件。
电气接线

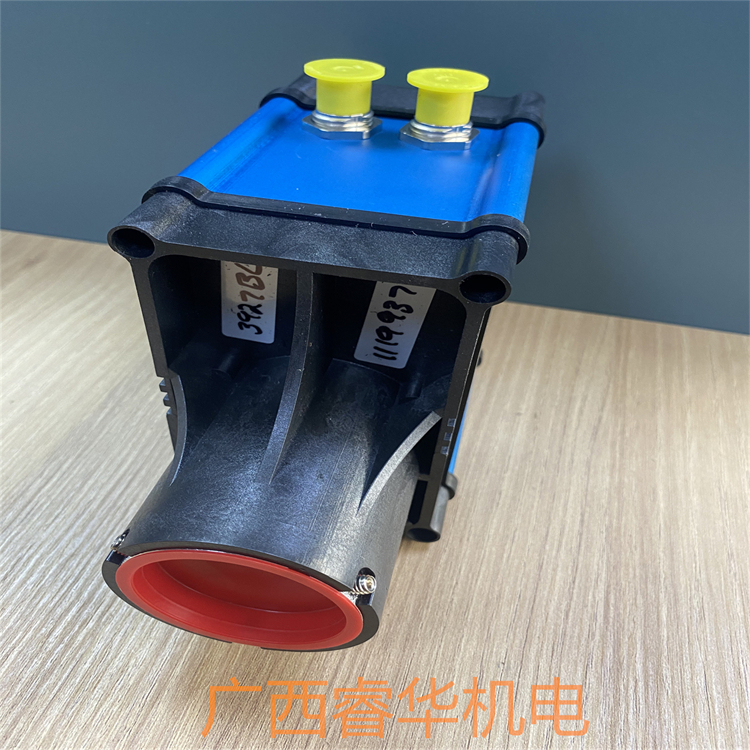

MCV电动头有2个明显的M12外螺纹接线头，5芯的是电源输
入接线头，
8芯的是信号线接 头 。
MCV电动阀标配2m长导线且带有M12内螺纹接头，电源线为5芯22AWG规格的电缆，信号线为8芯24AWG规格的电缆。
HANSEN汉昇75-1347/1348电动阀执行器的安装注意事项
安装注意事项
在阀门运输、储存、安装过程中务必保证阀门内部清洁、干燥，阀门安装流向应保证阀体上的流向标志 和制冷剂流向为同一方向。
注意：阀门关闭的时候不会倒流。不要在电动阀入口处安装止回阀（如果装设止回阀则需在电动阀和止回阀之间增设一个泄压装置）。电动阀关闭的时候请不要开关该阀门前后的截止阀。制冷系统应保证洁净、避免遗留焊渣铁锈。建议在电动阀之间前安装一只 60目的过滤器。
电动阀阀体上有1/4" NPT 的压力表阀接口。管道的设计、阀门的布置、阀门的选型、阀门的安装都需要科 学合理，避免阀门工作后出现“水锤现象”。
法兰连接的阀门需要保证阀门与管道垂直焊接、丝接，这样才可以充分保证法兰垫片受力均匀。垫片需要用油轻微的湿润，螺栓需要用油润滑，均匀地 旋转压紧。
阀门安装过程中请注意保护好阀门自带的电源线和信号线。请不要把电动阀朝下安装，阀门只有在垂直安装和水平安装才能正常工作，请参考下图。如果系统比较洁净、含油量比较少则阀门可以水平安装。
