美国汉森HANSEN-HMMRC-DN25电动供液调节阀的安装方法
MCV阀门安装说明
注意：电动头未安装到阀门上之前且未固定好螺栓时禁止给电动阀通电。

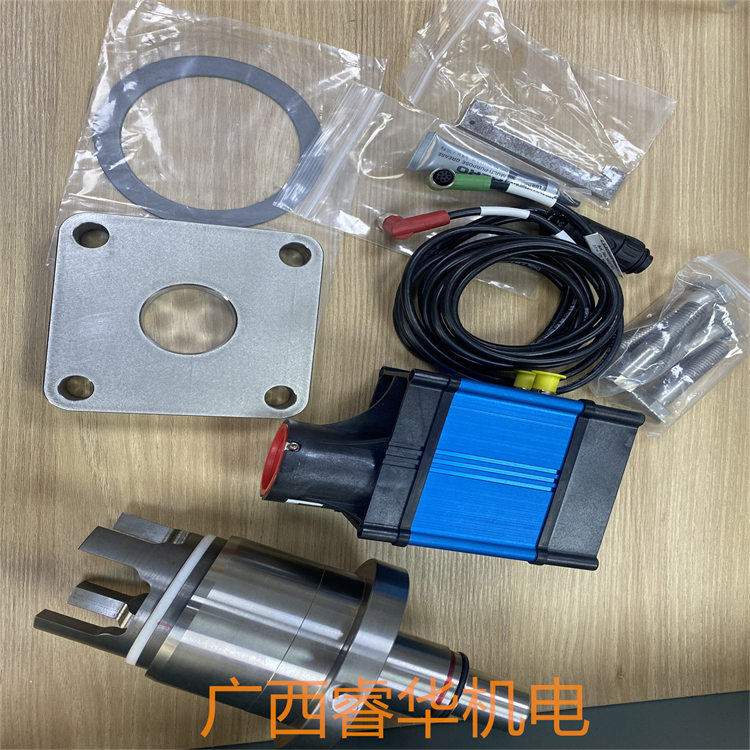

1. 分别把阀体、电动头及其它部件从包装盒中取出。
2. 对于法兰阀， 根据安装规范使阀体上标注的箭头与制冷剂流 向一致。对于焊接阀，焊接时建议先拧下螺栓、
移走阀
盖、
取出
阀芯，需保证垫片完好，若垫片损坏则需要更换 新的垫片，最 后安装好阀芯拧紧螺栓，拧紧螺栓时扭矩达 到35ft-lbs 即可。
3. 需要安装转子外壳上面的O型圈。
4. 把MCV阀门手动开启工具MCT装设在转子外壳上，逆时针方 向转动，直至阀门关闭，阀芯不再转动为止。
5. 用阀门自带的润滑剂涂抹转子外壳O型圈上方，润滑剂标号 为 美孚SHC PM 460 或类似产品。
6. 检查电动头底部的3个固定螺丝，安装前不要拧入超出内部平面，可以先退出螺丝以免影响安装。
7. 电动头安装至阀体后，从顶部向下按压， 观察电动头与阀体 是否完全吻合，电动头与阀体阀盖的间隙应不超过1/16”。
8. 转动电动头至所需要的朝向，然后用 4 in-lb 的扭矩拧紧3个固定螺丝（发货标配3/32” 六角扳手）。
9. 接好电源线，根据电气图来完成控制回路接线。
10. 连接好标配的2根电缆。
11. 通电后，阀门自动开始校准。
12. 根据使用要求，进入电动阀菜单设置所需要的参数。
MCV拆卸3/4”至2”
1. 从制冷系统中隔离该阀门，排空制冷剂。(注: 当移取电动头时务必谨慎）
2. 断开红色和绿色的电缆。
3. 松开3只固定螺丝，取下电动头。
4. 松开阀盖螺栓，打开阀盖。
5. 握住执行器套件顶部，垂直提起执行器套件，注意千万不要弄弯丝轴。如果提取执行器套件困难则用手动开启工具MCT逆时针转动，执行器套件会自动被挤压出来，注意 : 千万不要弄弯丝杆。
6. 逆时针转动转子，取下V型阀芯。
MCV组装3/4”至2”
1. 安装新的执行器套件垫片。
2. 确保V型阀芯被安装至新的转子执行器上面，完全依靠V型阀芯和执行器套件本身，仔细使执行器套件丝轴和V型阀芯中心在同一中心线上，仔细转动丝轴6~8圈，使固定销正好对齐阀芯卡槽内，顺时针旋转转子把V型阀芯全部转入执行器套件内部（推荐使用汉森MCT工具）。
3. 安装新的执行器套件和阀芯 。
4. 安装新的阀盖，用 35 ft-lbs力矩拧紧螺栓。
5. 安装O型圈至执行器表面。
6. 用MCT持续逆时针旋转，直至阀门关闭且V型阀芯不能移动。
7. 用发货自带的润滑剂涂抹转子外壳O型圈上方，润滑剂标号为美孚SHC PM 460 或类似产品。
8. 检查电动头底部的3只固定螺丝，安装前不要拧入超出 内部表面，可以先退出螺栓以免影响安装。
9. 电动头安装至阀体后，从顶部向下按压， 观察电动头与阀体 是否完全吻合
，电动头与阀体阀盖的间隙应不超
过1/16”。
10. 转动电动头至所需要的朝向， 然后用4in-lb的力矩拧紧3只固定螺丝
。（发货标配3/32” 六角扳手）
11. 连接好红色和绿色的电缆。
12. 通电后阀门自动开始校准 。
