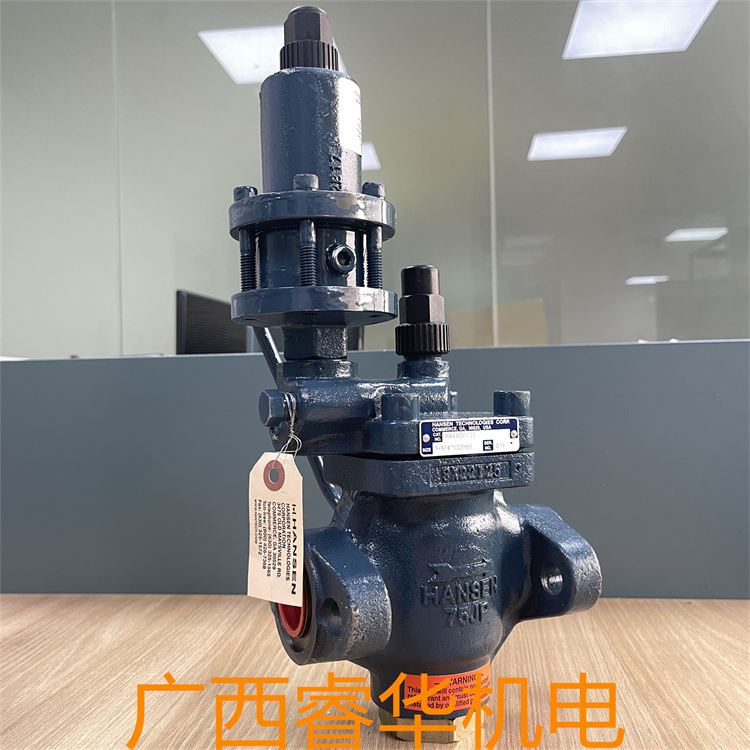

汉森调节阀AR1-80/AR3-150-HANSEN吸气压力调节阀的简介
汉森调节器通常配备有控制装置已安装并测试的模块（试点）（见第3页）。然而，模块化调节器缺少导向器和法兰可订购¾英寸至6英寸（20毫米至150毫米）。每个AR1和AR3都包括法兰垫片，螺母和螺栓，以及堵塞的¼”FPT出口压力接入端口。接入端口用于连接插座或差速控制模块感测线或仪表。
AR1是具有一个控制的主调节器主体模块（飞行员）端口，不包括控制模块。
AR3是具有三个控制的主调节器主体模块（飞行员）端口，最多三个控制端口模块，不包括在内。5英寸和6英寸（125毫米和150 mm）AR3调节器有一个控制模块最多三个连接点的端口通过安装的先导管道连接端口。
订购：（仅限主要监管机构）指定端口尺寸和目录号（AR1或AR3）。监管机构的运作调节器适配器（顶盖）可与一个控制模块端口或三个控制模块港口。一个控制模块端口通常用于电磁阀或单个压力调节器。3控制模块端口通常用于双调节器和其他多功能变体。
当模块化调节器有三个控制模块时端口，两个串联（SI和SII），一个串联平行（P）。入口压力进入内部均衡通道，并通往P端口以及SI端口。入口压力在以下情况下进入SII控制模块SI端口打开。当控制SI和SII端口或P端口中的模块打开，压力进入活塞上方的空间迫使主阀座打开并调节流动。
汉森调节阀AR1-80/AR3-150-HANSEN吸气压力调节阀的工作原理
操作
入口压力通过内部通道入口压力控制的均衡通道模块。入口时，阀门调节打开压力超过控制装置上的压力设置模块。气体或液体通过入口压力控制模块进入顶部空间活塞的压力迫使主阀座打开和调节流量。随着入口压力的增加，主阀座进一步打开以保持选定的入口压力。最小压力2磅/平方英寸（0.14巴）的差值足以完全打开主阀。当入口压力降低时低于控制模块上的压力设置，关闭弹簧将使主阀座油门关闭。
调整
通过仪表阀连接压力表调节器适配器上的仪表端口。设置控件模块范围弹簧处于最小力（控制模块杆逆时针转动）。操作制冷压缩机系统及其实现接近所需的吸入压力。转动控制模块杆顺时针旋转，直到略有增加入口压力由仪表检测。入口现在可以通过转动来增加压力设置控制模块杆顺时针或减小逆时针转动。该系统应允许在进行最终调整。入口压力控制模块可用于范围A，0至150psig（0至10巴）；或范围B，30至300psig（2至21bar）。A.真空范围V，20英寸至130磅/平方英寸（-0.67至+9巴）也可用。
