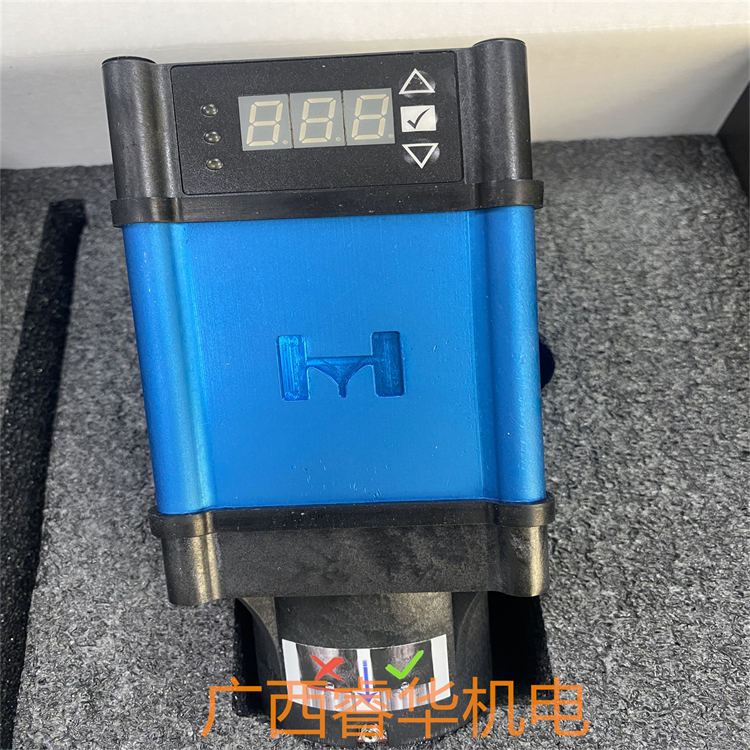

美国汉昇HANSEN-MCRW50电动调节阀的产品简介
产品简介
汉森电动阀的独特设计可以避免其他类型电动阀阀杆处泄漏 的缺陷，MCV阀门的转子被封闭在不锈钢的屏蔽壳内，不锈钢屏蔽壳使受到制冷剂压力的转子与外部隔开，电动阀的通电定子 安装在不锈钢屏蔽壳外部，与制冷剂隔开。
产品应用
1.制冷剂供液，有相变或无相变 。
2.压缩机的喷液冷却。
3.直接膨胀蒸发器的供液（作DX电子膨胀阀）。
4.控制温度或压力：房间温度、制冷剂供液温度、冰水装置温度（±0.5℃偏差）
5.高液位、低液位的控制。
6.融霜工艺回气开启：作吸气截止阀。
7.无开启压差的应用：重力供液供液管的供液阀。
8.比例调节或者作慢开、慢关的电磁阀使用。
其他产品特点
• 干接点、电流或电压信号输入，直接和控制器或客户 PLC连接。
• 所有的运动部件都密封在阀门内部，不受结霜影响。
• 特氟龙压紧密封。
• 屏蔽电机设计可以避免常规设计阀杆处的泄漏 。
• 慢开、慢关可以避免制冷系统中的“水锤现象”发生。
• 比汉森的SMV电动阀更加紧凑、轻巧。
• 和汉森HA 4A压力调节阀HS4A电磁阀阀体和法兰尺寸相同。
• 适用 于 氨 （ R 7 1 7 ） 、 R 2 2 、 R 1 3 4 a 、 R 5 0 7 、 C O 2 （ 焊接800psig）、各种载冷剂、水或汉森确认的其他制冷剂。
• 可以配备用电源（实现断电关闭、开启等功能）。
• 阀门开启度就地显示。
• 法兰连接或者焊接连接。
美国汉昇HANSEN-MCRW50电动调节阀的技术参数
机械方面:
最大安全工作压力
:
400psig(28bar)法兰 连 接 ，800psig(55bar)焊接连接
最大开启
压差
(MOPD):
400psig(28bar)法兰连接，800psig(55bar)焊接 连接
操作环境
温度
(环境温度 ): 40˚F to 122˚F (-40˚C to 50˚C)
适用工况条件
(制冷剂温度 ): 75˚F to 240˚F (-60˚C to 115˚C)
IP67 防护等级(NEMA 6)
电气方面:
供电电压
: 24VAC or 24VDC via NEC Class 2 Source Power Draw:每只阀
20W
输入信号类型:4-20mA, 0-20mA, 0-5VDC,0-10VDC, 1-6VDC, 干接点
反馈信号类型: 0-20mA, 4-20mA
材料规格参数:
阀体
: 球墨铸铁，ASTM V536，
MCVW阀体: 碳钢
阀盖
: 镀锌
阀芯密封材质
: 特氟龙
阀门执行机构材质
: 不锈钢
执行机构O型圈: 氯丁橡胶
阀门电动头壳体
: 铝
防腐保护
: DN32以下尺寸阀门标准产品阀体均为镀锌，其他尺 寸阀门若有要求请在下单时注明
。
美国汉昇HANSEN-MCRW50电动调节阀的应用优势
产品应用
汉森电动阀适用于无制冷剂泄漏的场合，适用于多种流体，通常
应用于慢开
、
慢关电磁阀
、
冰水装置温度控制、
压缩机喷液
、压力控制、液位控制和重力供液的供液阀。MCV阀门可以通过输入4-20mA的电流信号进行精确控制，适用
于精确温度控制、精确压力控制、热气融霜、
慢
开慢关和其他
对精度要求高的场合。MCR阀门带有满足高压降的节流阀芯，适用于制冷剂供液(有 相变或无相变 )、压缩机喷液冷却， 也适用于MCV阀门使用的
场合，但阀门能力减小。以下请参考典型的几种应用。
产品优势
无需开启压差，可以满足因为电磁阀具有0.15bar开启压差而不能使用电磁阀
的
场合
，电动阀可以应用于低压降
(如低温工 况的
吸气管路
)或者无压降 (重力供液的供液管 )的场合。电动阀从开至关的时间由阀门的尺寸和电动头菜单内的设定值决
定
, 可以避免由于阀门快开快关造成的“水 锤 现象”。
备用电源(UPS不间断电源)
电动阀可以选配备用电源，可以设定在突然断电情况下电动阀
的状态，关闭、开启、保持断电前的状态、设定值的开度。
阀门选型
合适的阀门选型对阀门的平稳运行、阀门的寿命非常重要。理想情况下合适的选项应该保证阀门的
10%~95%的开度即可满足应用的要求。通常情况下，可以在www.hantech.com使用在线选型软件选型，也可以发邮件至cchen@hantech.com，需阐述清楚应用、阀门进口温度、阀门进口压力、阀门出口温度、阀门出口压力、制冷剂类型，
汉森会在24小时内提供 正式的选型 。
制冷剂供液管路选型
液体管路选型可参考如下表格，国际氨制冷协会IIAR推荐的
管
路能力，R22根据0.91m/s的流速，R134a可以近似用R22乘以
0.94，R404a可以近似用R22乘以0.8，R507可以近似用R22乘以
0.6。
