VQ970H电动V型调节球阀详细资料

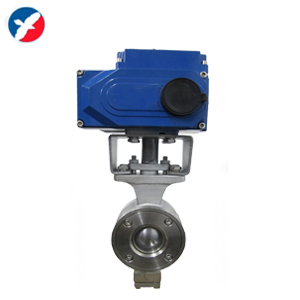

电动V型调节球阀，配用JWA系列电动执行机构，无需另配伺服放大器，有输入控制信号(4-20mADC)及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。电动V型调节球阀具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。电动V型调节球阀适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
VQ970H电动V型调节球阀主要设计参数
连接形式：按JB78-5P对夹式法兰连接
公称通径
|
DN25～DN350
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
阀芯形式
|
V形缺口半球体
|
主要
零件
材料
|
阀体
|
WCB
|
CF8
|
CF8M
|
球体、阀杆
|
CF8
|
CF8M
|
CF3M
|
密封圈
|
增强聚四氟乙烯、硬质合金
|
适用介质
|
水、蒸汽、油品等
|
硝酸类
|
醋酸类
|
适用温度
|
高温：-40℃~+425℃
|
|
|
|
|
|
|
VQ970H电动V型调节球阀执行机构
类型：可选用JW，JWS，JWR，JWA系列角行程执行机构。
VQ970H电动V型调节球阀规格参数表：
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
流量系数(Kv)
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
动作范围
|
0-90°
|
允许压差△P
|
小于公称压力(1.6MPa)
|
泄漏量Q
|
按API598标准测试 无泄漏
|
环境温度℃
|
-20~60℃
|
基本误差
|
±2%
|
回差
|
±2%
|
死区
|
1%
|
可调范围
|
250:1
|
配用执行机构
|
JM系列电动执行器
|
VQ970H电动V型调节球阀外形尺寸
公称通径DN
|
L
|
LKR
|
H1
|
D1
|
Z-?d
|
1.6\\2.5\\4.0
|
H
|
L1
|
1.6MPa
|
25
|
102
|
277
|
208
|
60
|
85
|
4-14
|
32
|
102
|
295
|
208
|
65
|
100
|
4-18
|
40
|
114
|
305
|
208
|
75
|
110
|
4-18
|
50
|
124
|
364
|
208
|
95
|
125
|
4-18
|
65
|
143
|
379
|
208
|
105
|
145
|
4-18
|
80
|
165
|
389
|
256
|
120
|
160
|
8-18
|
100
|
194
|
402
|
256
|
140
|
180
|
8-18
|
125
|
213
|
426
|
256
|
165
|
210
|
8-18
|
150
|
229
|
445
|
256
|
185
|
240
|
8-23
|
200
|
243
|
465
|
256
|
205
|
295
|
12-23
|
250
|
297
|
610
|
346
|
240
|
355
|
12-25
|
300
|
338
|
660
|
346
|
290
|
410
|
12-25
|
VQ970H电动V型调节球阀订货须知
1.产品型号与名称 6.额定流量系数
2.公称通径DN(mm) 7.介质种类和温度范围
3.公称压力 8.阀前后压力(压差)
4.流量特性 9.电源电压和控制信号
5.阀体材质 10.其它特殊要求
