产品简介

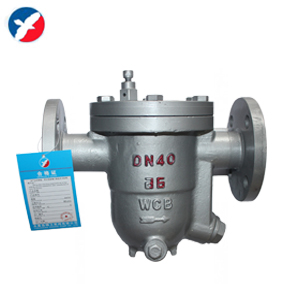

一：CS41H自由蒸汽疏水阀介绍
CS41H自由浮球式蒸汽疏水阀法兰连接、浮球式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
二：CS41H自由浮球式蒸汽疏水阀工作原理
CS41H自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
三：CS41H自由浮球式蒸汽疏水阀产品特点
① 能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率。
② 蒸汽压力变化时，不受影响，能连续工作性能稳定。
③ 漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。
④ 自动排空气性能好。
⑤ 寿命长，浮球的整个球面都可以做密封面，无集中磨损。
四：CS41H自由浮球式蒸汽疏水阀产品性能参数
CS41H自由浮球式蒸汽疏水阀主要性能参数
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
CS41H-16
|
16
|
1.6
|
≤200
|
水、蒸汽
|
CS41H-16C
|
16
|
1.6
|
≤425
|
水、蒸汽
|
CS41H-25
|
25
|
2.5
|
≤350
|
水、蒸汽
|
CS41H-40
|
40
|
4.0
|
≤425
|
水、蒸汽
|
五：CS41H自由浮球式蒸汽疏水阀产品零部件材质
CS41H自由浮球式蒸汽疏水阀零部件材料
|
型号
|
阀体材料
|
CS41H-16
|
铸铁
|
CS41H-16C
|
碳钢
|
CS41H-25P
|
不锈钢
|
CS41H-40
|
碳钢
|
六：CS41H自由浮球式蒸汽疏水阀排水量表（过冷度为 6℃ 时的连续排量）
CS41H自由浮球式蒸汽疏水阀排水量表（kg/h）
|
工作压差/MPa
|
0.05
|
0.1
|
0.2
|
0.5
|
0.8
|
1.2
|
1.6
|
排水量
|
CS41H-16
|
160
|
230
|
300
|
—
|
—
|
—
|
—
|
110
|
160
|
250
|
360
|
—
|
—
|
—
|
90
|
130
|
200
|
280
|
290
|
—
|
—
|
50
|
80
|
120
|
180
|
210
|
260
|
—
|
40
|
50
|
80
|
140
|
170
|
210
|
260
|
CS41H-16Ⅱ
（Φ120）
|
1400
|
2000
|
2800
|
—
|
—
|
—
|
—
|
1000
|
1300
|
1800
|
3100
|
—
|
—
|
—
|
800
|
1000
|
1400
|
2500
|
3500
|
—
|
—
|
600
|
800
|
1100
|
2000
|
2900
|
3800
|
—
|
500
|
600
|
900
|
1800
|
2600
|
3300
|
3800
|
七：CS41H自由浮球式蒸汽疏水阀尺寸图
