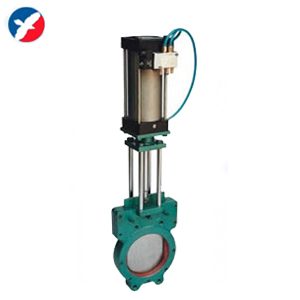

Z673X气动浆液阀简介
气动浆液阀是是浆液阀（亦称浆闸阀、料浆阀、渣浆阀、液料阀）系列中的一种，属直行程系列阀门，橡胶密封条有效密封使气动浆液阀达到零泄漏，对夹式阀体不限制按装方向，具有体积轻，结构短，安装于各种液料管道上，阀板采用平板式，设计制造按GB12235-59，结构长度按GB12221-89，法兰尺寸按JB/T79-94，阀门检查和试验按GB13927等回家标准。 气动浆液阀在石油、天然气、煤炭、矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。
Z673X气动浆液阀技术参数和性能：
公称压力：0.6MPa、1.0MPa、1.6MPa
公称通径：DN50~1000mm
适用温度：-15~+100℃
连接法兰：GB/T9113、JB/T79
主体材料：HT250、WCB、CF8
密封形式：软密封
泄漏量 ： A级(零泄漏)
配套附件：安裝法兰、 电磁阀、空气过滤器、阀门行程开关、阀门定位器
适用介质：煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液
Z673X气动浆液阀零部件材质
体、盖
|
闸板
|
阀杆
|
密封面
|
|
灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶
|
Z673X气动浆液阀主要外形连接尺寸(mm)
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
N-M
|
1.0
|
50
|
43
|
160
|
125
|
100
|
4-M16
|
65
|
46
|
180
|
145
|
120
|
4-M16
|
80
|
46
|
195
|
160
|
135
|
4-M16
|
100
|
52
|
215
|
180
|
155
|
8-M16
|
125
|
56
|
245
|
210
|
185
|
8-M16
|
150
|
56
|
280
|
240
|
210
|
8-M20
|
200
|
60
|
335
|
295
|
265
|
8-M20
|
250
|
68
|
390
|
350
|
320
|
12-M20
|
300
|
78
|
440
|
400
|
368
|
12-M20
|
350
|
78
|
500
|
460
|
428
|
16-M20
|
400
|
102
|
565
|
515
|
482
|
16-M22
|
450
|
114
|
615
|
565
|
532
|
20-M22
|
500
|
127
|
670
|
620
|
585
|
20-M22
|
600
|
154
|
780
|
725
|
685
|
20-M27
|
700
|
165
|
895
|
840
|
800
|
24-M27
|
800
|
190
|
1010
|
950
|
898
|
24-M30
|
900
|
203
|
1110
|
1050
|
1005
|
28-M30
|
1000
|
216
|
1220
|
1160
|
1115
|
28-M30
|
