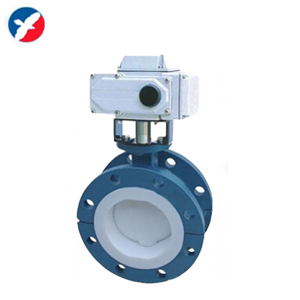

D941F46电动衬氟法兰蝶阀概述
电动衬氟法兰蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
D941F46电动衬氟法兰蝶阀用途
全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
D941F46电动衬氟法兰蝶阀结构特点
①体积小、重量轻、操作轻巧、便于安装、维修。
②密封性能优良可靠、零泄漏,使用寿命长。
③流量特性趋于直线,调节性能最优。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。
D941F46电动衬氟法兰蝶阀主要零部件材料
序号
|
零件名
|
铸钢
|
不锈刚
|
C
|
P
|
R
|
1
|
阀体、阀盖
|
A126 WCB
|
A351 CF8
|
A351 CF8M
|
2
|
蝶板
|
A105
|
A351 CF8
|
A351 CF8M
|
3
|
蝶板轴
|
A182 F6
|
A182 F304
|
A182 F316
|
4
|
衬里层/阀座
|
PTFE(F4)、 FEP(F46) PFA(可溶性聚四氟乙烯)
|
5
|
O型圈
|
VITon (氟橡胶)
|
D941F46电动衬氟法兰蝶阀主要连接尺寸
公称通径(DN)
|
L
|
D
|
D1
|
Z-Φd
|
H
|
H0
|
A
|
B
|
50
|
43
|
165
|
125
|
4-18
|
63
|
315
|
180
|
65
|
65
|
46
|
185
|
145
|
4-18
|
70
|
330
|
180
|
65
|
80
|
46
|
200
|
160
|
8-18
|
83
|
390
|
245
|
72
|
100
|
52
|
220
|
180
|
8-18
|
105
|
431
|
245
|
72
|
125
|
56
|
250
|
210
|
8-18
|
115
|
455
|
245
|
72
|
150
|
56
|
285
|
240
|
8-22
|
137
|
626
|
355
|
93
|
200
|
60
|
340
|
295
|
8-22
|
164
|
720
|
350
|
93
|
250
|
68
|
395
|
350
|
12-22
|
206
|
800
|
550
|
350
|
300
|
78
|
445
|
400
|
12-22
|
230
|
860
|
600
|
350
|
350
|
78
|
505
|
460
|
16-22
|
248
|
883
|
600
|
350
|
400
|
102
|
565
|
515
|
16-26
|
289
|
972
|
600
|
350
|
450
|
114
|
615
|
565
|
20-26
|
320
|
1043
|
750
|
380
|
500
|
127
|
670
|
620
|
20-26
|
343
|
1098
|
750
|
380
|
600
|
154
|
780
|
725
|
20-30
|
413
|
1236
|
750
|
380
|
700
|
165
|
895
|
840
|
24-30
|
478
|
1431
|
750
|
380
|
800
|
190
|
1015
|
950
|
24-33
|
525
|
1488
|
750
|
380
|
