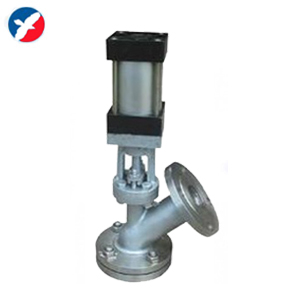

产品简介
气动放料阀工作原理：
1、轻松转动手轮，将切换手柄推移到(分)指示牌，即可进行气动操作。
2、当气源进入电磁阀后，电磁阀自动开戾上(或下)输气口，电磁阀接通电源时，阀门自动开启，断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
3、当气源进入气缸上部时，将活塞推向下部，即关闭阀门。
4、当气源进入气缸下部时，将活塞推向上部，即开启阀门。
5、连续作业时，按上述作往返动力。
手动操作气动放料阀时应注意：
1、关闭气源，在无气源压力下，轻松转动手轮，逐渐使切换手柄推移至(合)指示牌，即可进行手动操作。
2、转动手轮，逆时针阀门开，顺时针阀门关。
气动放料阀耐腐蚀性:
1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。
4.不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。
气动放料阀技术参数
| 压力 |
工作温度 |
适用介质 |
| 公称压力 |
1.6 |
上密封试验 |
≤175℃ |
水、颗粒、油品等 |
| 壳体试验 |
2.4 |
高压密封试验 |
气动放料阀零件材料
| 阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
| 壳体试验 |
不锈钢 |
铜 |
气动放料阀连接尺寸
| 口径 |
上展式 |
下展式 |
| D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
| 25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
| 32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
| 40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
| 50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
| 65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
| 80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
| 100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
| 125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
| 150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
气动放料阀气动执行器的日常维护工作：
1、气源应保持干燥和清洁，定期对过滤器进行放水。
2、保持气源压力正常(0.4~0.7Mpa)，电气部分的电源信号无短路或断路故障，防止水，保证电磁阀和回信开关正常工作。
3、在正常工作情况下，每月检验一次。
气动放料阀施工安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
