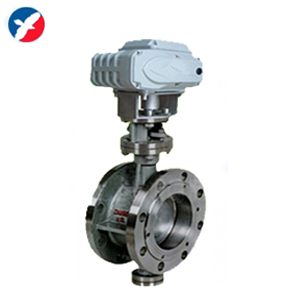

D943H电动三偏心法兰蝶阀概述：
电动三偏心法兰蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
D943H电动三偏心法兰蝶阀技术参数和性能
JW系列电动执行机构技术参数
|
阀 体 参 数
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN50～400mm
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6、2.5MPa
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
碳素钢、304/316/316L不锈钢
|
动作范围
|
0～90°±5°
|
阀体材质
|
碳素钢、合金钢、不锈钢
|
动作时间
|
15秒/30秒/60秒
|
阀板材质
|
碳素钢、合金钢、不锈钢
|
环境温度
|
-30°～60°
|
阀座密封
|
不锈钢
|
手动操作
|
附带手柄操作
|
结构形式
|
三维偏心
|
限 位
|
电气、机械二重限位
|
温度
|
≤425℃
|
防护等级
|
IP-67(****外壳:Exd Ⅱ BT4 IP67可选)
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特点
|
零泄漏、使用寿命长、便于安装、耐高温高压
|
D
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10
