产品简介

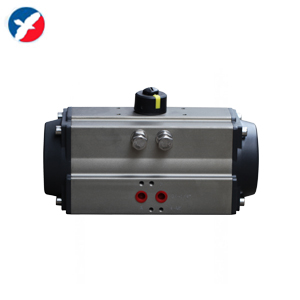

AT52气动执行器选型介绍
首先确定阀门启、闭时所需要的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值；对水蒸气或非润滑液体介质增加25%安全值；非润滑的浆料液体介质增加40%安全值；非润滑的颗粒介质增加80%安全值。
选择双气控执行器时，根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表，就可得到准确AT型号。
选择单气控执行器时，根据上述计算的扭矩值及使用气源压力，在弹簧复位栏内查找终点时扭矩(此扭矩要大于上述计算的扭矩)，就可得到准确的SR型号。例如：气源压力为0。4Mpa，经上述计算需要控制一个扭矩为165N。m的阀门，首先按表查找弹簧复位终点相近扭矩171N.m，再向左查看执行器型号为SR52型(共装10组弹簧)。
说明：SR单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。
AT52气动执行器结构特点
1)、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。
2)、紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。
3)、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。
4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
5)、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。
6)、AT52气动执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节。
7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保AT52气动执行器间的互换性和方便安装电磁阀、限位开关等附件。
8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择
9)、外形美观而精巧，重量轻，具有防水密封结构。
10)、有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶
AT52双作用执行器输出力矩表
型号
|
输出气源压力(单位：bar)
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
AT52
|
8.32
|
12.48
|
16.64
|
20.8
|
24.96
|
29.12
|
33.28
|
SR52单作用执行器输出力矩表
弹簧数量
|
气源克服弹簧输出力矩
|
弹簧输出力矩
|
3
|
4
|
5
|
6
|
7
|
0°
|
90°
|
0°
|
90°
|
0°
|
90°
|
0°
|
90°
|
0°
|
90°
|
0°
|
90°
|
起点
|
终点
|
起点
|
终点
|
起点
|
终点
|
起点
|
终点
|
起点
|
终点
|
起点
|
终点
|
5
|
8.48
|
6.28
|
12.64
|
10.44
|
|
|
|
|
|
|
4
|
6.2
|
6
|
7.68
|
4.98
|
11.84
|
9.14
|
|
|
|
|
|
|
4.8
|
7.5
|
7
|
6.98
|
3.78
|
11.14
|
7.94
|
|
|
|
|
|
|
5.5
|
8.7
|
8
|
|
|
10.34
|
6.74
|
14.5
|
10.9
|
|
|
|
|
6.3
|
9.9
|
9
|
|
|
9.54
|
5.44
|
13.7
|
9.6
|
|
|
|
|
7.1
|
11.2
|
10
|
|
|
8.74
|
4.24
|
12.9
|
8.4
|
17.06
|
12.56
|
|
|
7.9
|
12.4
|
11
|
|
|
|
|
12.1
|
7.1
|
16.26
|
11.26
|
20.42
|
15.42
|
8.7
|
13.7
|
12
|
|
|
|
|
11.3
|
5.9
|
15.46
|
10.06
|
19.62
|
14.22
|
9.5
|
14.9
|
AT52气动执行器通用选型表
气动执行器型号
|
硬密封球阀
|
软密封球阀
|
硬密封蝶阀
|
软密封蝶阀
|
AT52
|
DN8-15
|
DN10-25
|
|
DN40-50
|
SR52
|
|
DN8-15
|
|
|
以上选型仅为参考，定货时请提供具体参数：1：所配阀门类型(球阀、蝶阀)2：阀门密封形式(软密封、204硬密封)3：球阀为几通球阀(二通、L型三通、T型三通、四通球阀)4：球阀的球芯形状(V型、O型)5：介质压力6：是否配附件(电磁阀、空气过滤器、回讯器)。
